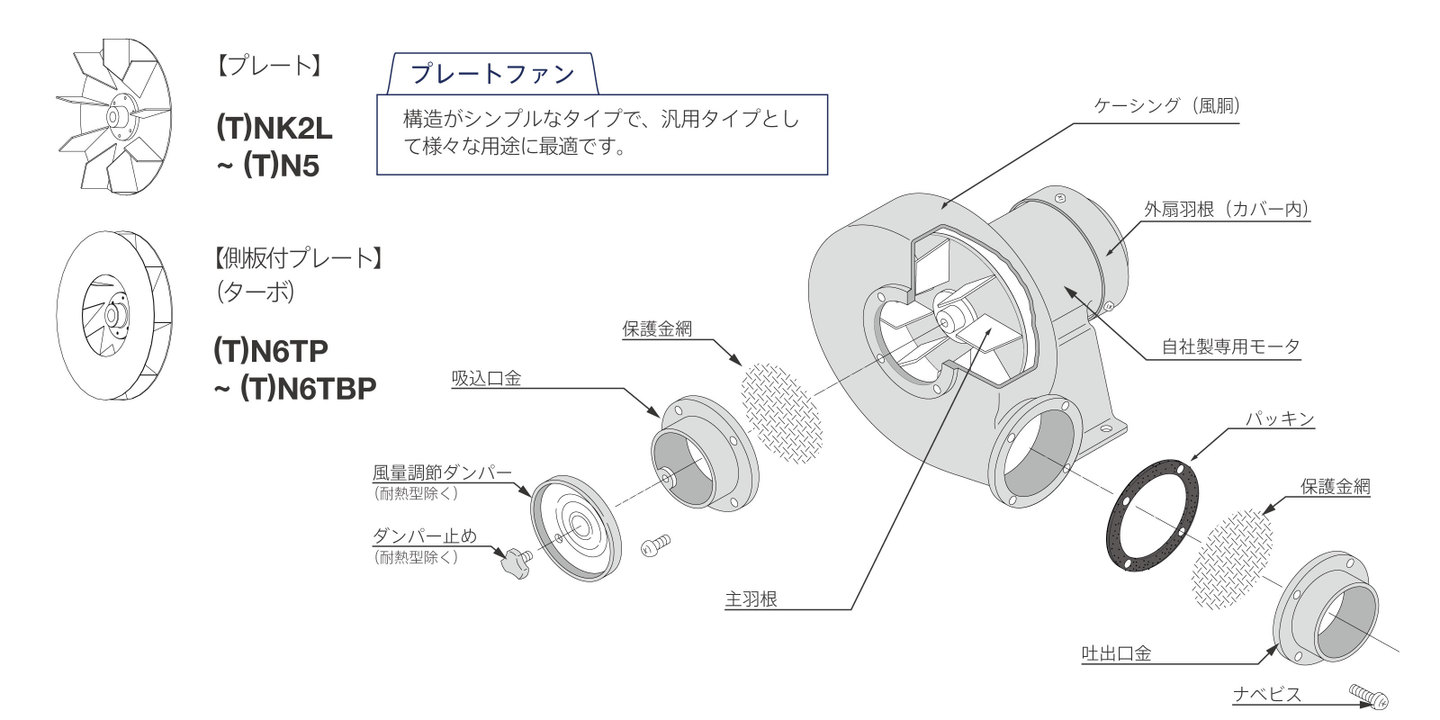

プレート型電動送風機はシンプルな構造のプレート羽根を搭載し、吸引や搬送に最適です。
使用点も幅広く取れ、汎用性の高い送風機といえます。
空気の循環や、送風、冷却や乾燥、吸引や搬送など様々な用途でお使い頂けるため、様々な機器や機械装置への搭載に最適です。
吸気温度が50℃を超える場合は耐熱型をご使用ください（型式先頭に“Ｔ”表記）耐熱型に関して
主な用途
一般的な送風／印刷機 ／ 乾燥機（炉） ／ クリーニング機械 ／ 製パン・製菓機械 ／ 製茶機械 ／ 集じん機 ／ 恒温庫 ／ 包装・梱包機械 ／ 熱風発生機 ／ 焼却炉 ／ その他
上記以外にも、さまざまな用途にお使い頂いております。是非お気軽にお問い合わせください。

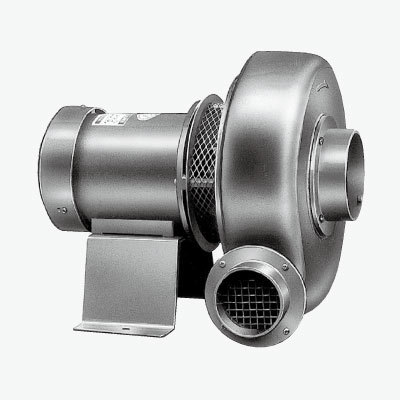

プレート型 Nシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| NK2L | - | - | 0.045 | 1Φ100 | 55 | 2.0 | 0.41 | 2.3 | 0.60 | ||
| NK2TL | - | - | 0.045 | 3Φ200 | 55 | 2.0 | 0.41 | 2.3 | 0.60 | ||
| N2.5(L) | 0.125 | 1Φ100 | 70 | 4.0 | 0.63 | 5.0 | 0.88 | ||||
| N2.5T(L) | 0.125 | 3Φ200 | 70 | 4.0 | 0.63 | 5.0 | 0.88 | ||||
| EN3(L) | 0.125 | 1Φ100 | 75 | 6.0 | 0.59 | 7.0 | 0.88 | ||||
| EN3T(L) | 0.125 | 3Φ200 | 75 | 6.0 | 0.59 | 7.0 | 0.88 | ||||
| N3(L) | 0.2 | 1Φ100 | 75 | 6.5 | 0.81 | 8.0 | 1.18 | ||||
| N3T(L) | 0.2 | 3Φ200 | 75 | 6.5 | 0.81 | 8.0 | 1.18 | ||||
| N4(L) | 0.2 | 1Φ100 | 100 | 7.5 | 0.81 | 9.0 | 1.17 | ||||
| N4T(L) | 0.2 | 3Φ200 | 100 | 7.5 | 0.81 | 9.0 | 1.17 | ||||
| N5(L) | 0.4 | 1Φ100 | 125 | 15.0 | 1.18 | 17.0 | 1.67 | ||||
| N5T(L) | 0.4 | 3Φ200 | 125 | 15.0 | 1.18 | 17.0 | 1.67 | ||||
| N6T(L)e | 0.75 | 3Φ200 | 150 | 23.0 | 1.42 | 28.0 | 2.06 | ||||
| N6T(L)P | 0.75 (IE3) |
3Φ200 | 150 | 23.0 | 1.42 | 28.0 | 2.06 | ||||
| N6TB(L) | 1.5 | 3Φ200 | 150 | 30.0 | 1.91 | 35.0 | 2.75 | ||||
| N6TB(L)P | 1.5 (IE3) |
3Φ200 | 150 | 30.0 | 1.91 | 35.0 | 2.75 | ||||

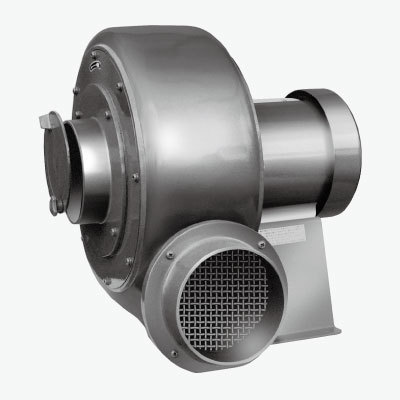

プレート型（耐熱） TNシリーズ
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TNK2L | - | - | 0.045 | 1Φ100 | 55 | 2.0 | 0.41 | 2.3 | 0.60 | 150 | ||
| TNK2TL | - | - | 0.045 | 3Φ200 | 55 | 2.0 | 0.41 | 2.3 | 0.60 | 150 | ||
| TN2.5(L) | 0.125 | 1Φ100 | 70 | 4.0 | 0.63 | 5.0 | 0.88 | 250 | ||||
| TN2.5T(L) | 0.125 | 3Φ200 | 70 | 4.0 | 0.63 | 5.0 | 0.88 | 250 | ||||
| TEN3(L) | 0.125 | 1Φ100 | 75 | 6.0 | 0.59 | 7.0 | 0.88 | 250 | ||||
| TEN3T(L) | 0.125 | 3Φ200 | 75 | 6.0 | 0.59 | 7.0 | 0.88 | 250 | ||||
| TN3(L) | 0.2 | 1Φ100 | 75 | 6.5 | 0.81 | 8.0 | 1.18 | 250 | ||||
| TN3T(L) | 0.2 | 3Φ200 | 75 | 6.5 | 0.81 | 8.0 | 1.18 | 250 | ||||
| TN4(L) | 0.2 | 1Φ100 | 100 | 7.5 | 0.81 | 9.0 | 1.17 | 250 | ||||
| TN4T(L) | 0.2 | 3Φ200 | 100 | 7.5 | 0.81 | 9.0 | 1.17 | 250 | ||||
| TN5(L) | 0.4 | 1Φ100 | 125 | 15.0 | 1.18 | 17.0 | 1.67 | 250 | ||||
| TN5T(L) | 0.4 | 3Φ200 | 125 | 15.0 | 1.18 | 17.0 | 1.67 | 250 | ||||
| TN6T(L)e | 0.75 (IE3) |
3Φ200 | 150 | 23.0 | 1.42 | 28.0 | 2.06 | 250 | ||||
| TN6T(L)P | 0.75 | 3Φ200 | 150 | 23.0 | 1.42 | 28.0 | 2.06 | 250 | ||||
| TN6TB(L) | 1.5 | 3Φ200 | 150 | 30.0 | 1.91 | 35.0 | 2.75 | 250 | ||||
| TN6TB(L)P | 1.5 (IE3) |
3Φ200 | 150 | 30.0 | 1.91 | 35.0 | 2.75 | 250 | ||||
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
電動送風機の取り付け
吸込口が横向きで運転できるよう取り付けてください。吸込口が上向きや斜め上向きとなる取り付けは、できるだけ避けてください。
吸気ガス温度
取り扱い吸気ガスの温度は50℃以下で運転してください。50℃をこえる場合は、耐熱タイプをご採用ください。
