YMS siries
工作機械サイド専用エアブロー作業台

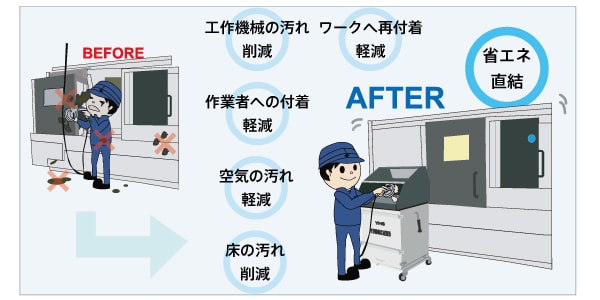

エアブロー時に飛散するオイルミストや切削粉をまとめて回収します。
頑固な工場内汚れの原因の一つであるエアブロー時の飛散ミストを効率良く回収し、周辺を汚しません。
２タイプをご用意し、予算や機能についてお選びいただけます。

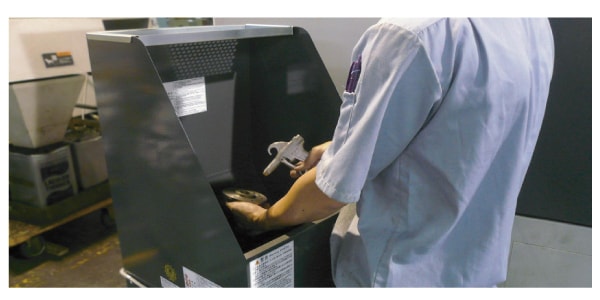

作業スペースと集塵機能が一体に。
周囲にミストを飛散させません。
飛散ミストと切削粉をまとめて回収
様々なコスト削減・省エネに直結します。
高性能湿塵用フィルター搭載
標準で5μ以上を99.99％捕集可能な湿塵用フィルターを搭載。また、ろ過面積が非常に広く目詰まりしにくい為、交換周期も長く、更に清掃しての再利用が可能な為、省エネに直結。
簡単操作＆メンテナンス
運転操作やダスト処理は機体前面に集約。オイルパンとドレンプラグ付属で液体と粉じんは分別回収可能です。
24時間連続運転が可能
安定した連続運転が可能な設計。
※清掃・メンテナンスの為の停止時間は必要です。
配管要らずでレイアウト変更ラクラク
配管やフードが無い為、レイアウト変更時に伴う時間やコストを削減。
キャスターも標準で付属。
選べる2種類
お客様のワークや作業、設置スペースに合わせ、最適な仕様でご提案致します。

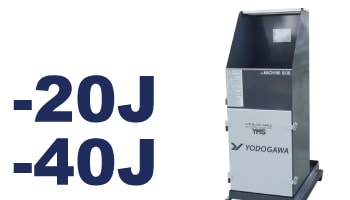

ベーシックタイプ
■最小限の間口で省スペース
■小さいモータで高い能力＆省エネ
■構造のスリム化による低価格

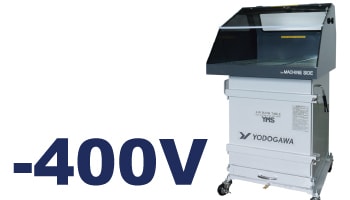

ハイスペックタイプ
■間口が広く、頑丈な鉄製フード
■油分＆切削粉の回収が楽な引出し付き
■シェイキングレバーで目詰まり対策
| 型式 | ベーシックタイプ | ハイスペックタイプ | ||||
| YMS20JA | YMS20JB | YMS40JA | YMS40JB | YMS400VA | YMS400VB | |
| 出力(kW) | 0.2 | 0.4 | 0.4 | |||
| 電源電圧(V) | 1Φ100 | 3Φ200 | 1Φ100 | 3Φ200 | 1Φ100 | 3Φ200 |
| 定格電流値(A) [50/60Hz] |
2.9/2.8 | 0.9/0.9 | 4.4/5.2 | 1.5/1.7 | 5.0/6.5 | 1.6/2.0 |
| 最大風量(㎥/min) [50/60Hz] |
7.5/9.0 | 15.0/17.0 | 9.0/11.0 | |||
| 最高静圧(kPa) [50/60Hz] |
0.81/1.17 | 1.18/1.67 | 1.13/1.62 | |||
| 騒音(dB) [50/60Hz] |
66/68 | 71/74 | 66/68 | |||
| 作業面制御風速(m) [50/60Hz] |
1.7/2.0 | 2.1/2.4 | 1.0/1.2 | |||
| 質量(kg) | 43 | 65 | 63.5 | 117 | ||
| 引出容量(ℓ) | - | - | 5 | |||
| 集液容量(ℓ) | 13 | 23 | - | |||
| ろ過面積(㎡) | 2.2 | 2.5 | 1.4 | |||
| フィルター枚数(枚) | 1 | 2 | 2 | |||
| 手動シェイキング機能 | 無 | 無 | 有 | |||
| フィルター種類 | 湿塵用成形不織布 カートリッジフィルター |
|||||
| 図面（標準） ダウンロード |
||||||
| 性能曲線 ダウンロード |
PDF |
|||||
主な特注仕様
モータから部品加工、組立、製品塗装に至るまで、ほぼ全ての工程を内製しているからこそ、お客様の様々な用途に迅速に対応致します。
電圧変更
| 電源 | 対応電圧 |
| 単相 | 100～240V |
| 三相 | 200～480V |
塗装色変更
※色番号をご指定下さい。
※若干の色味違いが起こる可能性がございます。
差圧計取付
フィルター通過の前後の圧力の差を表示させ、能力維持やフィルター交換の目安などの指標とすることが出来ます。
※後付け不可
フード内LED照明器
内部の視認性を向上します。
※本体とは別電源（単相100V）。
接物部SUS仕様
フード部、作業台面パネル、ビスボルト類をSUSにする仕様です。部品ごとの個別対応も可能です。
フットスイッチ取付
両手が塞がる作業時など便利です。
※電源が三相タイプのみ可
作業台面耐荷重UP
標準は作業台面テーブルパネル１枚当たり約10kgの平均静耐荷重となりますが、テーブルに補強を入れることで１枚当たり約30kgとすることが可能。
※完全に耐荷重を保証するものではありません。
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
火のついたもの、火花を含むもの、引火性・発熱性・揮発性・可燃性・非常性のもの、湿ったもの、油・オイルミスト、アルミニウムやマグネシウム、チタン、エポキシ樹脂などの爆発性粉じんは吸引禁止です。
取り扱い吸気流体の温度は50℃以下で運転してください。50℃をこえる場合は使用できません。
