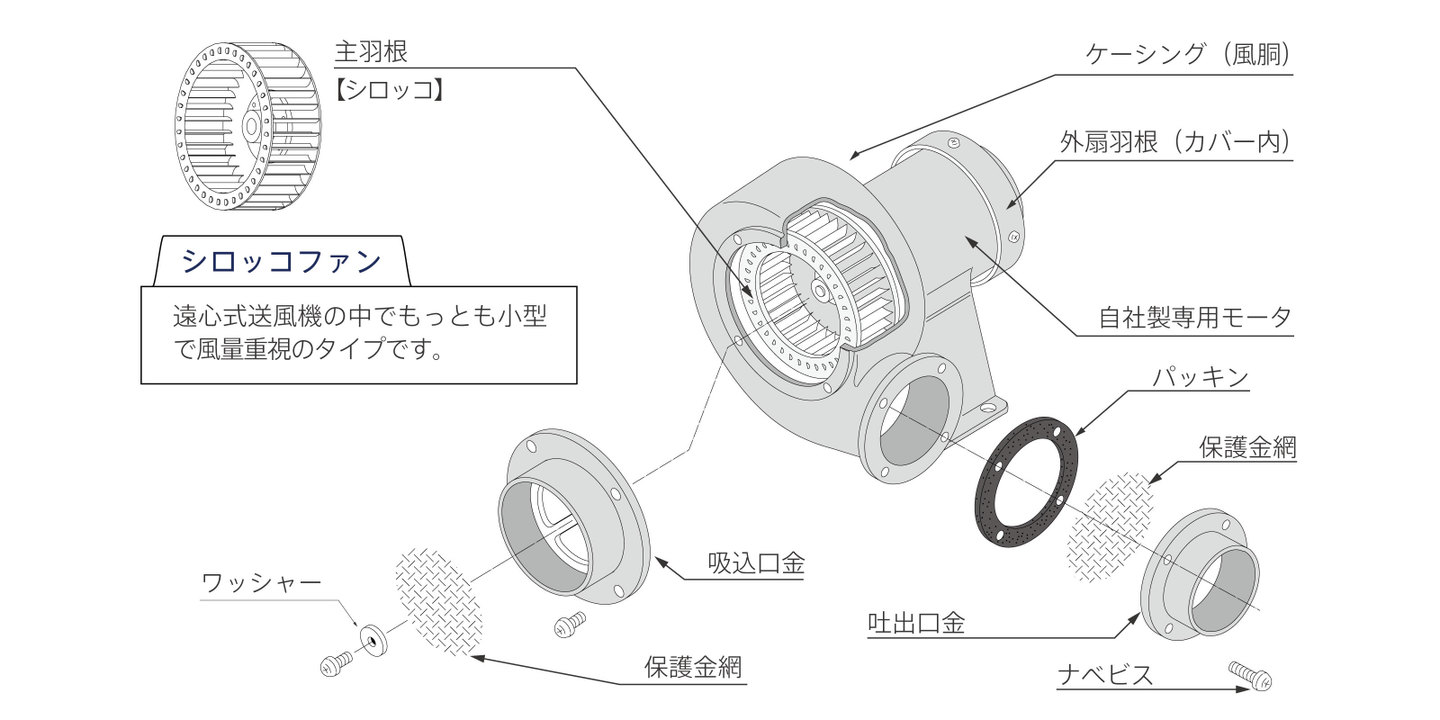

シロッコ型電動送風機は多翼シロッコ羽根による多風量を実現したタイプです。
取付方法や使用方法により３タイプをご用意しております。
多風量で様々な用途でお使い頂けるため、お客様の機器にセットしやすく、機器や機械装置の冷却、対象空間の循環や撹拌などにお使い頂けます。
吸気温度が50℃を超える場合は耐熱型をご使用ください（型式先頭に“Ｔ”表記）耐熱型に関して
主な用途
一般的な送風／印刷機 ／ 乾燥機（炉） ／ クリーニング機械 ／ 製パン・製菓機械 ／ 製茶機械 ／ 電気炉 ／ 恒温庫 ／ 包装・梱包機械 ／ 熱風発生機 ／ 焼却炉 ／ その他
上記以外にも、さまざまな用途にお使い頂いております。是非お気軽にお問い合わせください。

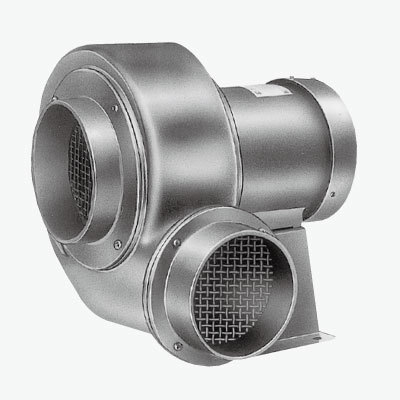

普通脚型 CNシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| CN3(L) | 0.125 | 1Φ100 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | ||||
| CN3T(L) | 0.125 | 3Φ200 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | ||||
| CN4(L) | 0.2 | 1Φ100 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | ||||
| CN4T(L) | 0.2 | 3Φ200 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | ||||
| CN5(L) | 0.4 | 1Φ100 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | ||||
| CN5T(L) | 0.4 | 3Φ200 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | ||||
| CN6T(L)e | 0.75 | 3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | ||||
| CN6T(L)P | 0.75 (IE3) |
3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | ||||
| CN8T(L) | 1.5 | 3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | ||||
| CN8T(L)P | 1.5 (IE3) |
3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | ||||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TCN3(L) | 0.125 | 1Φ100 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | 200 | ||||
| TCN3T(L) | 0.125 | 3Φ200 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | 200 | ||||
| TCN4(L) | 0.2 | 1Φ100 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | 200 | ||||
| TCN4T(L) | 0.2 | 3Φ200 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | 200 | ||||
| TCN5(L) | 0.4 | 1Φ100 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | 200 | ||||
| TCN5T(L) | 0.4 | 3Φ200 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | 200 | ||||
| TCN6T(L)e | 0.75 | 3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | 200 | ||||
| TCN6T(L)P | 0.75 (IE3) |
3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | 200 | ||||
| TCN8T(L) | 1.5 | 3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | 200 | ||||
| TCN8T(L)P | 1.5 (IE3) |
3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | 200 | ||||
※最大風量の〈 〉は定格以上の最大風量表示です。
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種

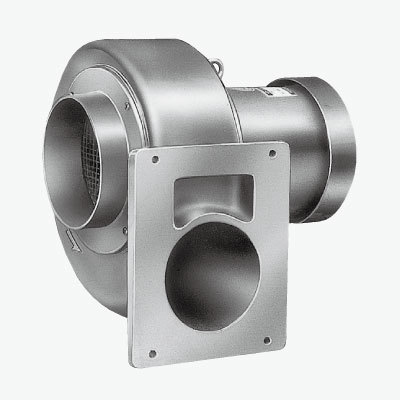

フランジ取付型 CCNシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| CCN3(L) | 0.125 | 1Φ100 | 120×120 | 5.5 | 0.44 | 6.0 | 0.69 | ||||
| CCN3T(L) | 0.125 | 3Φ200 | 120×120 | 5.5 | 0.44 | 6.0 | 0.69 | ||||
| CCN4(L) | 0.2 | 1Φ100 | 140×180 | 9.0 | 0.54 | 10.0 | 0.78 | ||||
| CCN4T(L) | 0.2 | 3Φ200 | 140×180 | 9.0 | 0.54 | 10.0 | 0.78 | ||||
| CCN5(L) | 0.4 | 1Φ100 | 170×220 | 16.0 | 0.71 | 18.0 | 1.03 | ||||
| CCN5T(L) | 0.4 | 3Φ200 | 170×220 | 16.0 | 0.71 | 18.0 | 1.03 | ||||
| CCN6T(L)e | 0.75 | 3Φ200 | 230×270 | 24.0 | 0.88 | 29.0 | 1.27 | ||||
| CCN6T(L)P | 0.75 (IE3) |
3Φ200 | 230×270 | 24.0 | 0.88 | 29.0 | 1.27 | ||||
| CCN8T(L) | 1.5 | 3Φ200 | 250×350 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | ||||
| CCN8T(L)P | 1.5 (IE3) |
3Φ200 | 250×350 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | ||||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TCCN3(L) | 0.125 | 1Φ100 | 120×120 | 5.5 | 0.44 | 6.0 | 0.69 | 200 | ||||
| TCCN3T(L) | 0.125 | 3Φ200 | 120×120 | 5.5 | 0.44 | 6.0 | 0.69 | 200 | ||||
| TCCN4(L) | 0.2 | 1Φ100 | 140×180 | 9.0 | 0.54 | 10.0 | 0.78 | 200 | ||||
| TCCN4T(L) | 0.2 | 3Φ200 | 140×180 | 9.0 | 0.54 | 10.0 | 0.78 | 200 | ||||
| TCCN5(L) | 0.4 | 1Φ100 | 170×220 | 16.0 | 0.71 | 18.0 | 1.03 | 200 | ||||
| TCCN5T(L) | 0.4 | 3Φ200 | 170×220 | 16.0 | 0.71 | 18.0 | 1.03 | 200 | ||||
| TCCN6T(L)e | 0.75 | 3Φ200 | 230×270 | 24.0 | 0.88 | 29.0 | 1.27 | 200 | ||||
| TCCN6T(L)P | 0.75 (IE3) |
3Φ200 | 230×270 | 24.0 | 0.88 | 29.0 | 1.27 | 200 | ||||
| TCCN8T(L) | 1.5 | 3Φ200 | 250×350 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | 200 | ||||
| TCCN8T(L)P | 1.5 (IE3) |
3Φ200 | 250×350 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | 200 | ||||
※最大風量の〈 〉は定格以上の最大風量表示です。
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種

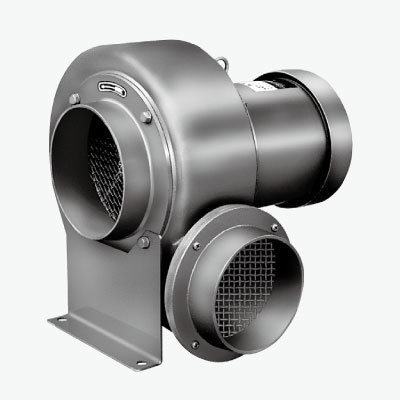

ベンチ脚型 VCNシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| VCN3(L) | 0.125 | 1Φ100 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | ||||
| VCN3T(L) | 0.125 | 3Φ200 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | ||||
| VCN4(L) | 0.2 | 1Φ100 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | ||||
| VCN4T(L) | 0.2 | 3Φ200 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | ||||
| VCN5(L) | 0.4 | 1Φ100 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | ||||
| VCN5T(L) | 0.4 | 3Φ200 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | ||||
| VCN6T(L)e | 0.75 | 3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | ||||
| VCN6T(L)P | 0.75 (IE3) |
3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | ||||
| VCN8T(L) | 1.5 | 3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | ||||
| VCN8T(L)P | 1.5 (IE3) |
3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | ||||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TVCN3(L) | 0.125 | 1Φ100 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | 150 | ||||
| TVCN3T(L) | 0.125 | 3Φ200 | 75 | 5.5 | 0.44 | 6.0 | 0.69 | 150 | ||||
| TVCN4(L) | 0.2 | 1Φ100 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | 150 | ||||
| TVCN4T(L) | 0.2 | 3Φ200 | 100 | 9.0 | 0.54 | 10.0 | 0.78 | 150 | ||||
| TVCN5(L) | 0.4 | 1Φ100 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | 150 | ||||
| TVCN5T(L) | 0.4 | 3Φ200 | 125 | 16.0 | 0.71 | 18.0 | 1.03 | 150 | ||||
| TVCN6T(L)e | 0.75 | 3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | 150 | ||||
| TVCN6T(L)P | 0.75 (IE3) |
3Φ200 | 150 | 24.0 | 0.88 | 29.0 | 1.27 | 150 | ||||
| TVCN8T(L) | 1.5 | 3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | 150 | ||||
| TVCN8T(L)P | 1.5 (IE3) |
3Φ200 | 175 | 38.0 | 1.13 | 36.0 〈46.0〉 |
1.62 | 150 | ||||
※最大風量の〈 〉は定格以上の最大風量表示です。
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
電動送風機の取り付け
吸込口が横向きで運転できるよう取り付けてください。吸込口が上向きや斜め上向きとなる取り付けは、できるだけ避けてください。
吸気ガス温度
取り扱い吸気ガスの温度は50℃以下で運転してください。50℃をこえる場合は、耐熱タイプをご採用ください。
