ターボ型電動送風機はプレート型の羽根を薄く、外径を大きくし、高い静圧を目的に設計した送風機です。使用点も幅広く取れ、吸引や吸着、送風、集塵など圧力損失の高い用途に対して力を発揮します。
更に各シリーズで特性を変え、
最大風量：（大）BN＞DH＞KDH（小）
最高静圧：（低）BN＜DH＜KDH（高）
お客様の用途によって最適なものをお選び頂けるラインナップで、様々な機器や機械装置への搭載に最適です。
吸気温度が50℃を超える場合は耐熱型をご使用ください（型式先頭に“Ｔ”表記）耐熱型に関して
主な用途
一般的な送風 ／ 印刷機 ／ 乾燥機（炉） ／ クリーニング機械 ／ 製パン・製菓機械 ／ 製茶機械 ／ 集じん機 ／ 恒温庫 ／ 包装・梱包機械 ／ 熱風発生機 ／ 焼却炉 ／ その他
上記以外にも、さまざまな用途にお使い頂いております。是非お気軽にお問い合わせください。

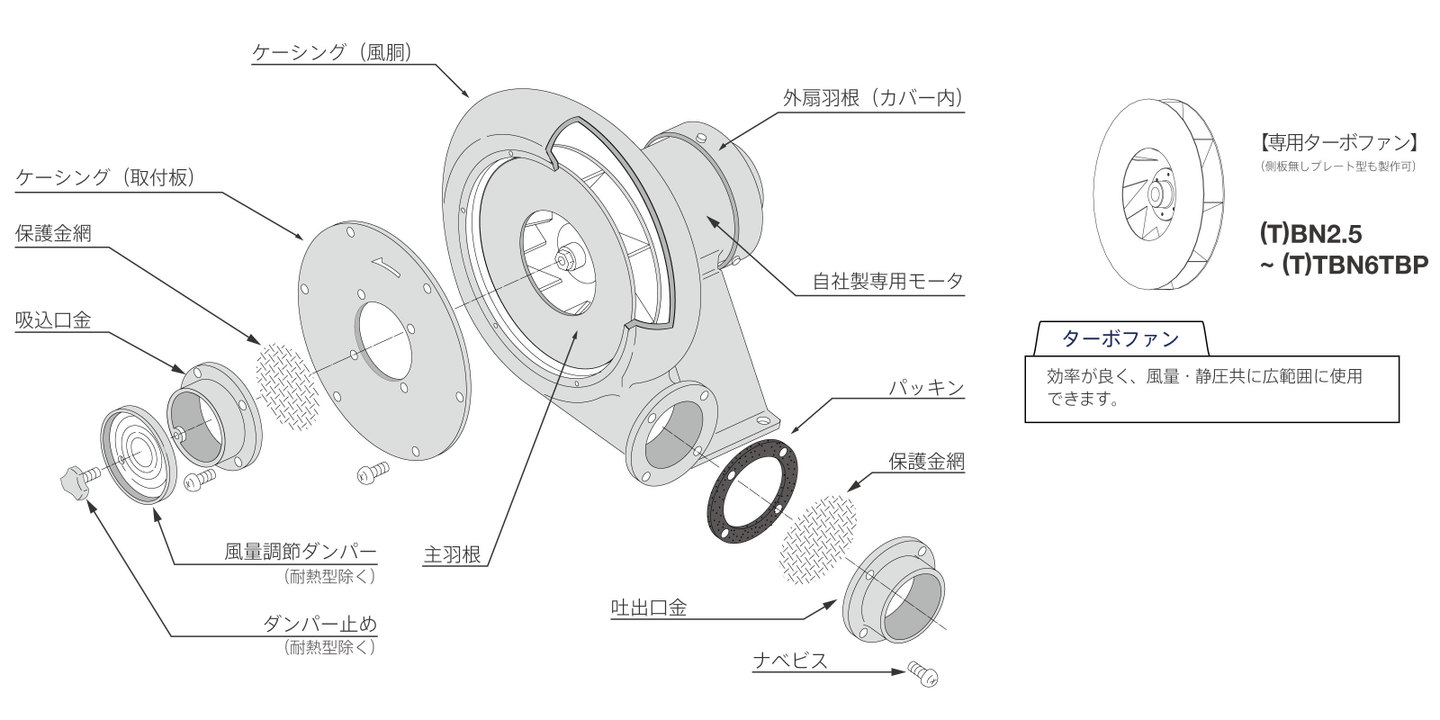

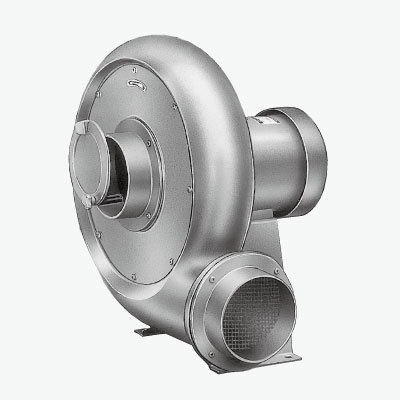

ターボ型 BNシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| BN2.5(L) | 0.125 | 1Φ100V | 70 | 4.5 | 0.88 | 5.0 | 1.18 | ||||
| BN2.5T(L) | 0.125 | 3Φ200V | 70 | 4.5 | 0.88 | 5.0 | 1.18 | ||||
| BN3(L) | 0.2 | 1Φ100V | 75 | 6.0 | 1.18 | 7.0 | 1.57 | ||||
| BN3T(L) | 0.2 | 3Φ200V | 75 | 6.0 | 1.18 | 7.0 | 1.57 | ||||
| BN4(L) | 0.4 | 1Φ100V | 100 | 10.0 | 1.37 | 12.0 | 1.96 | ||||
| BN4T(L) | 0.4 | 3Φ200V | 100 | 10.0 | 1.37 | 12.0 | 1.96 | ||||
| BN5T(L)e | 0.75 | 3Φ200V | 125 | 18.0 | 1.67 | 20.0 | 2.35 | ||||
| BN5T(L)P | 0.75 (IE3) |
3Φ200V | 125 | 18.0 | 1.67 | 20.0 | 2.35 | ||||
| BN6T(L) | 1.5 | 3Φ200V | 150 | 28.0 | 2.16 | 32.0 | 3.14 | ||||
| BN6T(L)P | 1.5 (IE3) |
3Φ200V | 150 | 28.0 | 2.16 | 32.0 | 3.14 | ||||
| BN6TB(L) | 2.2 | 3Φ200V | 150 | 35.0 | 2.16 | 42.0 | 3.14 | ||||
| BN6TB(L)P | 2.2 (IE3) |
3Φ200V | 150 | 35.0 | 2.16 | 42.0 | 3.14 | ||||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TBN2.5(L) | 0.125 | 1Φ100V | 70 | 4.5 | 0.88 | 5.0 | 1.18 | 250 | ||||
| TBN2.5T(L) | 0.125 | 3Φ200V | 70 | 4.5 | 0.88 | 5.0 | 1.18 | 250 | ||||
| TBN3(L) | 0.2 | 1Φ100V | 75 | 6.0 | 1.18 | 7.0 | 1.57 | 250 | ||||
| TBN3T(L) | 0.2 | 3Φ200V | 75 | 6.0 | 1.18 | 7.0 | 1.57 | 250 | ||||
| TBN4(L) | 0.4 | 1Φ100V | 100 | 10.0 | 1.37 | 12.0 | 1.96 | 250 | ||||
| TBN4T(L) | 0.4 | 3Φ200V | 100 | 10.0 | 1.37 | 12.0 | 1.96 | 250 | ||||
| TBN5T(L)e | 0.75 | 3Φ200V | 125 | 18.0 | 1.67 | 20.0 | 2.35 | 250 | ||||
| TBN5T(L)P | 0.75 (IE3) |
3Φ200V | 125 | 18.0 | 1.67 | 20.0 | 2.35 | 250 | ||||
| TBN6T(L) | 1.5 | 3Φ200V | 150 | 28.0 | 2.16 | 32.0 | 3.14 | 250 | ||||
| TBN6T(L)P | 1.5 (IE3) |
3Φ200V | 150 | 28.0 | 2.16 | 32.0 | 3.14 | 250 | ||||
| TBN6TB(L) | 2.2 | 3Φ200V | 150 | 35.0 | 2.16 | 42.0 | 3.14 | 250 | ||||
| TBN6TB(L)P | 2.2 (IE3) |
3Φ200V | 150 | 35.0 | 2.16 | 42.0 | 3.14 | 250 | ||||
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種

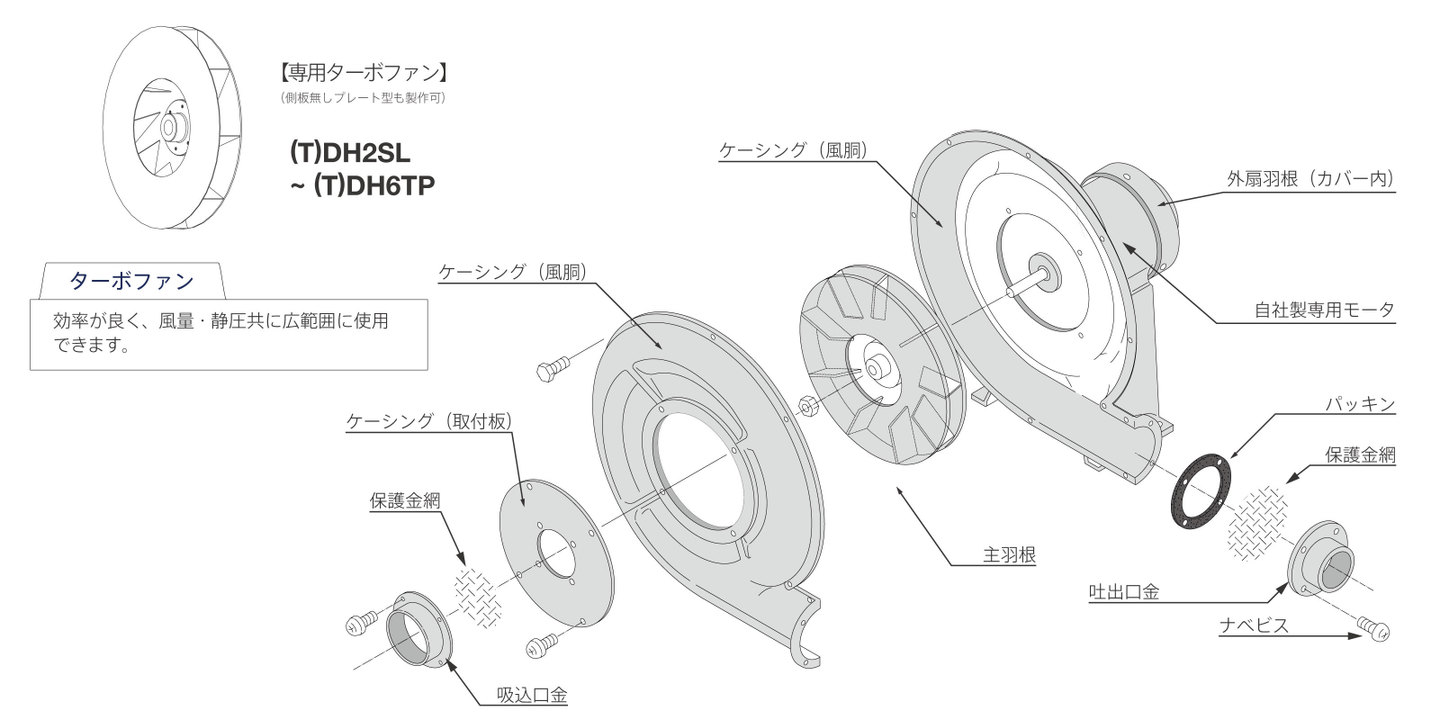

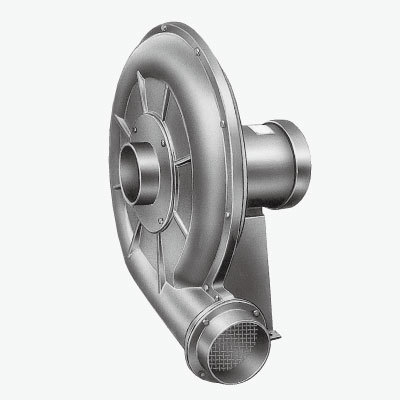

高圧ターボ型 DHシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| DH2SL | - | - | 0.125 | 1Φ100 | 55 | 3.5 | 1.09 | 4.0 | 1.53 | ||
| DH2TL | - | - | 0.125 | 3Φ200 | 55 | 3.5 | 1.09 | 4.0 | 1.53 | ||
| DH3S(L) | 0.4 | 1Φ100 | 75 | 7.5 | 1.72 | 10.0 | 2.35 | ||||
| DH3T(L) | 0.4 | 3Φ200 | 75 | 7.5 | 1.72 | 10.0 | 2.35 | ||||
| DH4T(L)e | 0.75 | 3Φ200 | 100 | 14.0 | 1.96 | 16.0 | 2.94 | ||||
| DH4T(L)P | 0.75 (IE3) |
3Φ200 | 100 | 14.0 | 1.96 | 16.0 | 2.94 | ||||
| DH5T(L) | 1.5 | 3Φ200 | 125 | 22.0 | 2.40 | 24.0 | 3.53 | ||||
| DH5T(L)P | 1.5 (IE3) |
3Φ200 | 125 | 22.0 | 2.40 | 24.0 | 3.53 | ||||
| DH6T(L) | 2.2 | 3Φ200 | 150 | 28.0 | 2.75 | 33.0 | 4.02 | ||||
| DH6T(L)P | 2.2 (IE3) |
3Φ200 | 150 | 28.0 | 2.75 | 33.0 | 4.02 | ||||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TDH2SL | - | - | 0.125 | 1Φ100 | 55 | 3.5 | 1.09 | 4.0 | 1.53 | 250 | ||
| TDH2TL | - | - | 0.125 | 3Φ200 | 55 | 3.5 | 1.09 | 4.0 | 1.53 | 250 | ||
| TDH3S(L) | 0.4 | 1Φ100 | 75 | 7.5 | 1.72 | 10.0 | 2.35 | 250 | ||||
| TDH3T(L) | 0.4 | 3Φ200 | 75 | 7.5 | 1.72 | 10.0 | 2.35 | 250 | ||||
| TDH4T(L)e | 0.75 | 3Φ200 | 100 | 14.0 | 1.96 | 16.0 | 2.94 | 250 | ||||
| TDH4T(L)P | 0.75 (IE3) |
3Φ200 | 100 | 14.0 | 1.96 | 16.0 | 2.94 | 250 | ||||
| TDH5T(L) | 1.5 | 3Φ200 | 125 | 22.0 | 2.40 | 24.0 | 3.53 | 250 | ||||
| TDH5T(L)P | 1.5 (IE3) |
3Φ200 | 125 | 22.0 | 2.40 | 24.0 | 3.53 | 250 | ||||
| TDH6T(L) | 2.2 | 3Φ200 | 150 | 28.0 | 2.75 | 33.0 | 4.02 | 250 | ||||
| TDH6T(L)P | 2.2 (IE3) |
3Φ200 | 150 | 28.0 | 2.75 | 33.0 | 4.02 | 250 | ||||
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種

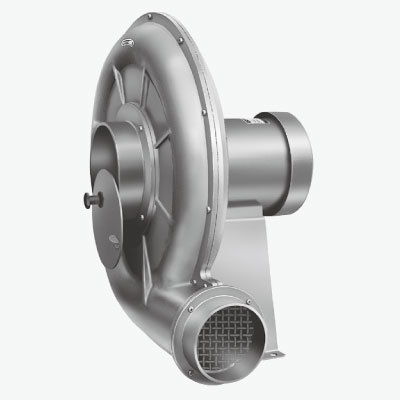

強力高圧ターボ型 KDHシリーズ(50/60Hz各専用機)
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| KDH3S(L) | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.4 | 1Φ100 | 75 | 11.5 | 2.11 | 11.5 | 2.11 | ||
| KDH3T(L) | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.4 | 3Φ200 | 75 | 11.5 | 2.11 | 11.5 | 2.11 | ||
| KDH4T(L)e | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.75 | 3Φ200 | 100 | 20.0 | 2.30 | 20.0 | 2.30 | ||
| KDH4T(L)P | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.75 | 3Φ200 | 100 | 20.0 | 2.30 | 20.0 | 2.30 | ||
| KDH5T(L) | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
1.5 | 3Φ200 | 125 | 31.0 | 2.70 | 31.0 | 2.79 | ||
| KDH5T(L)P | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
1.5 | 3Φ200 | 125 | 31.0 | 2.70 | 31.0 | 2.79 | ||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| TKDH3S(L) | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.4 | 1Φ100 | 75 | 11.5 | 2.11 | 11.5 | 2.11 | 250 | ||
| TKDH3T(L) | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.4 | 3Φ200 | 75 | 11.5 | 2.11 | 11.5 | 2.11 | 250 | ||
| TKDH4T(L)e | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.75 | 3Φ200 | 100 | 20.0 | 2.30 | 20.0 | 2.30 | 250 | ||
| TKDH4T(L)P | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
0.75 | 3Φ200 | 100 | 20.0 | 2.30 | 20.0 | 2.30 | 250 | ||
| TKDH5T(L) | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
1.5 | 3Φ200 | 125 | 31.0 | 2.70 | 31.0 | 2.79 | 250 | ||
| TKDH5T(L)P | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
1.5 | 3Φ200 | 125 | 31.0 | 2.70 | 31.0 | 2.79 | 250 | ||
※Ｌ表記有は左吐出タイプとなります。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
電動送風機の取り付け
吸込口が横向きで運転できるよう取り付けてください。吸込口が上向きや斜め上向きとなる取り付けは、できるだけ避けてください。
吸気ガス温度
取り扱い吸気ガスの温度は50℃以下で運転してください。50℃をこえる場合は、耐熱タイプをご採用ください。
