主な工程
- 下記作業時に飛散する粉じんの捕集
- 袋詰め作業
- 投入
- 混合
- 研磨、研削
- 切断
- バリ取り、磨き
- バフ研磨
- 他、一般的な粉じんが発生する様々な作業
小さなボディで高い集塵能力
標準で5μ以上を99.99％捕集可能なフィルターを搭載。また、ろ過面積が非常に広く目詰まりしにくい為、交換周期も長く、更に清掃しての再利用が可能な為、省エネに直結。

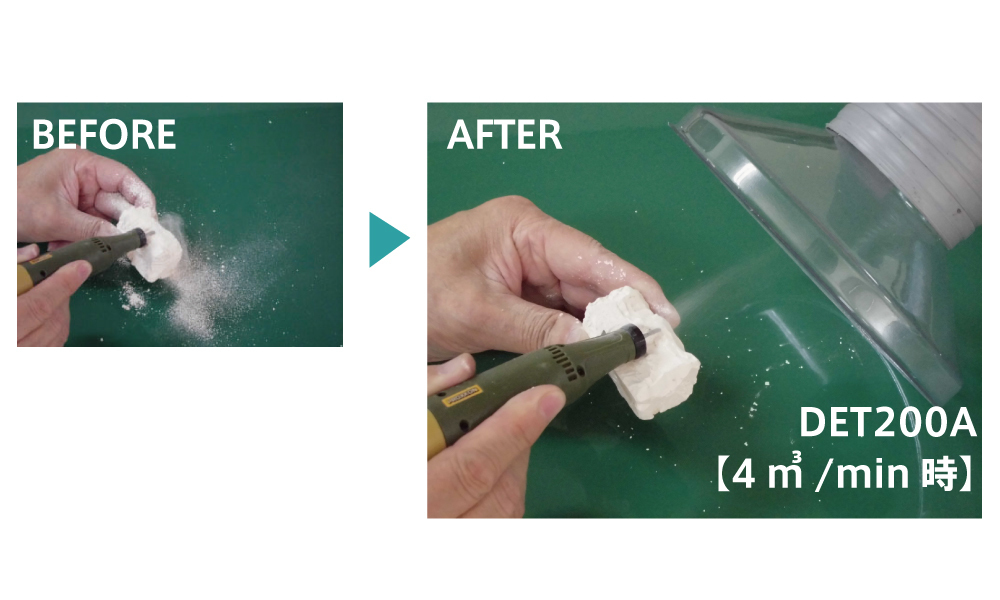

回転工具などによる研磨時も高い吸引力を発揮します。

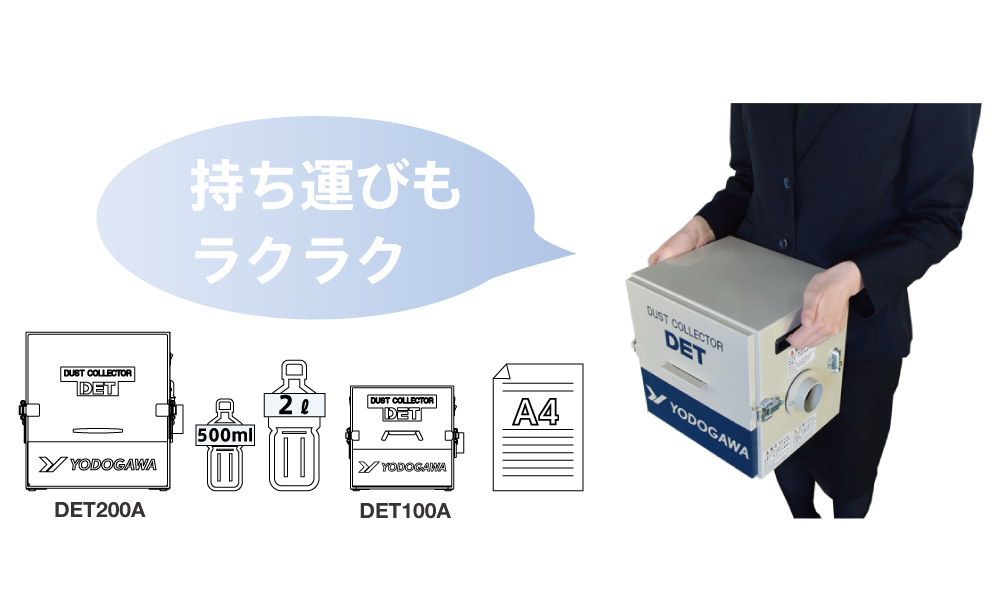

非常に小型で机の下など設置場所を選びません。

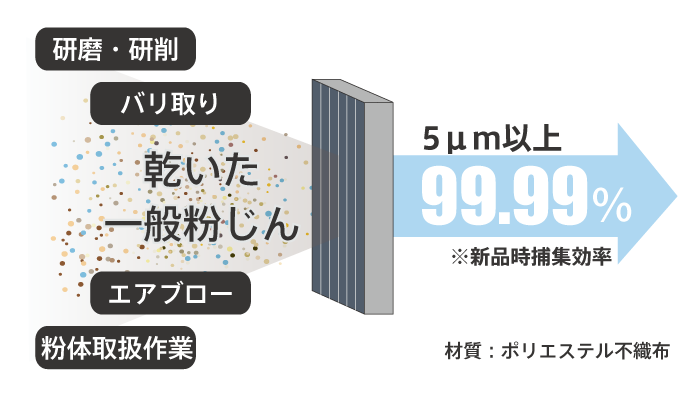

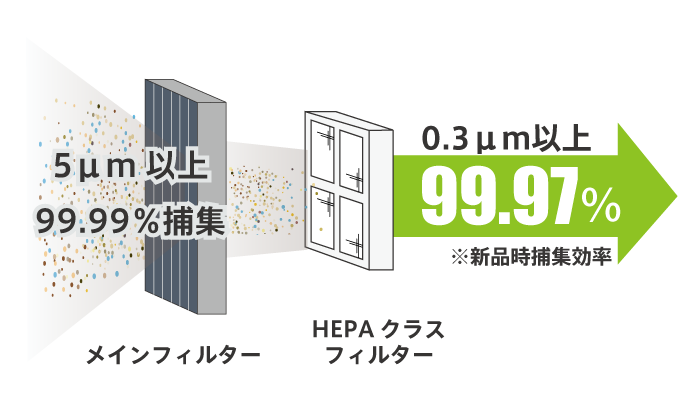

高性能メインフィルター
標準で5μ以上を99.99％捕集可能なフィルターを搭載。また、ろ過面積が非常に広く目詰まりしにくい為、交換周期も長く、更に清掃しての再利用が可能な為、省エネに直結。
HEPAクラスフィルター取付
メインで取り切れない細かな粉じんに対し、高い捕集効率でよりクリーンな排気を実現し、排気の清浄度を上げることが可能なため、クリーンな環境下での使用を可能に。
【オプション】型式末尾に"-HP"表記
24時間連続運転が可能
安定した連続運転が可能な設計。
※清掃・メンテナンスの為の停止時間は必要です。
吸込口位置の変更が可能
左右はお客様にて変更可能。DET100～300は、オプションで天井部からの吸込も可能。
工具レスで簡単メンテナンス

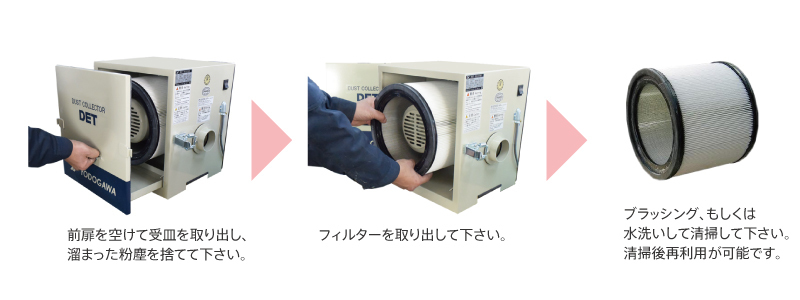

DET100～300

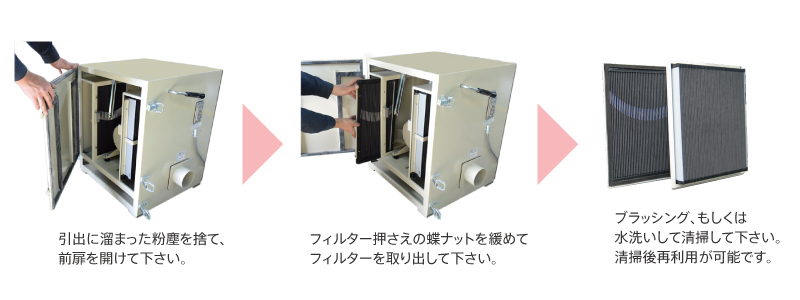

DET400(S)
日々のメンテナンスに工具は不要。フィルターは清掃後再利用が可能で経済的。
※メインフィルターは定期的に清掃して頂き、ひどい目詰まりや破損が発生しない限り交換の必要はありません。清掃後も性能が回復しない、あるいは清掃後すぐに性能低下が発生する場合は、新しいフィルターに交換してください。
構造図

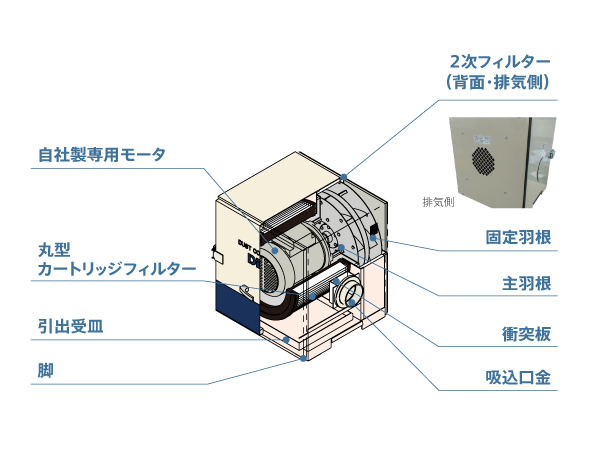

DET100～300

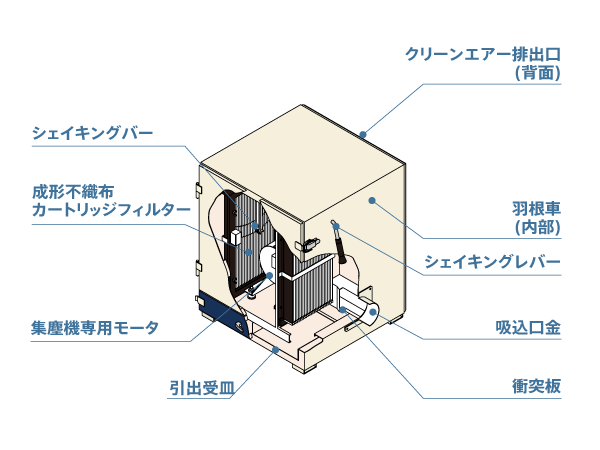

DET400/400S

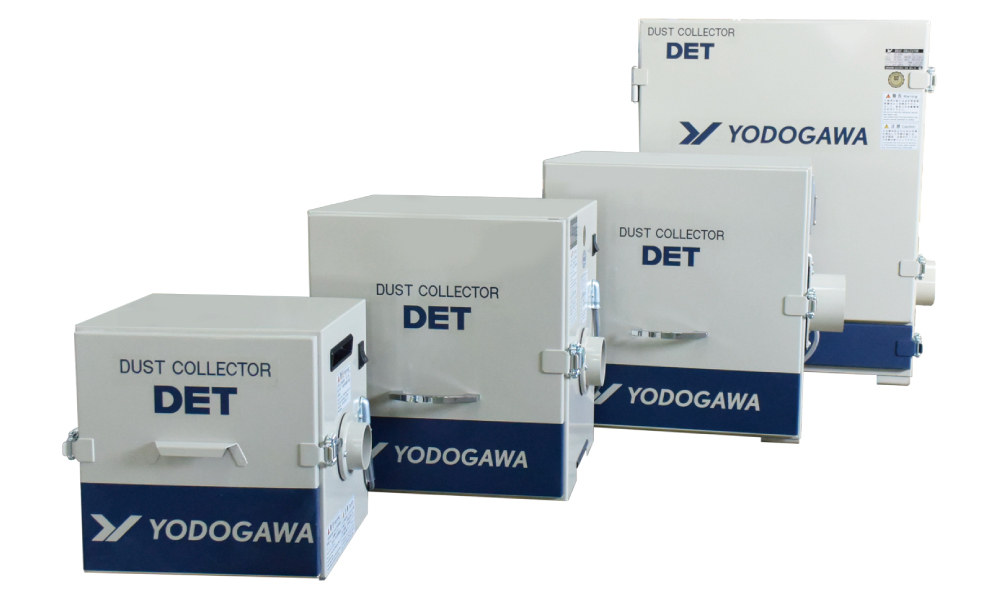

一般粉じん用小型カートリッジフィルター式集塵機
DET-SMALLシリーズ
| 型式 | 標準タイプ | 高圧タイプ | ||||||||
| DET100A | DET100B | DET200A | DET200B | DET300A | DET300B | DET400A | DET400B | DET400SA | DET400SB | |
| 出力(kW) | 0.05 | 0.2 | 0.3 | 0.4 | 0.4 | |||||
| 電源電圧(V) | 1Φ100 | 3Φ200 | 1Φ100 | 3Φ200 | 1Φ100 | 3Φ200 | 1Φ100 | 3Φ200 | 1Φ100 | 3Φ200 |
| 定格電流値(A) [50/60Hz] |
1.0/0.8 | 0.4/0.3 | 3.0/3.0 | 1.0/1.1 | 4.1/4.7 | 1.5/1.7 | 5.0/6.5 | 1.6/2.0 | 5.5/6.9 | 1.7/2.0 |
| 最大風量(㎥/min) [50/60Hz] |
1.3/1.6 | 3.3/4.0 | 5.5/6.5 | 9/10 | 5.0/6.0 | |||||
| 最高静圧(kPa) [50/60Hz] |
0.35/0.50 | 0.88/1.23 | 1.08/1.57 | 1.13/1.62 | 2.26/3.14 | |||||
| 騒音(dB) [50/60Hz] |
56/58 | 62/65 | 67/71 | 63/65 | 65/68 | |||||
| 吸込口径(mm) | Φ55 | Φ70 | Φ100 | Φ100 | Φ75 | |||||
| 引出容量(ℓ) | 0.5 | 1.2 | 1.9 | 7 | 7 | |||||
| ろ過面積(㎡) | 0.72 | 2.2 | 4.1 | 2.2 | 1.4 | |||||
| 質量(kg) | 10.8 | 22 | 38 | 85 | 80 | |||||
| 図面（標準） ダウンロード |
||||||||||
| 図面（HEPA付） ダウンロード |
||||||||||
| 性能曲線 ダウンロード |
||||||||||

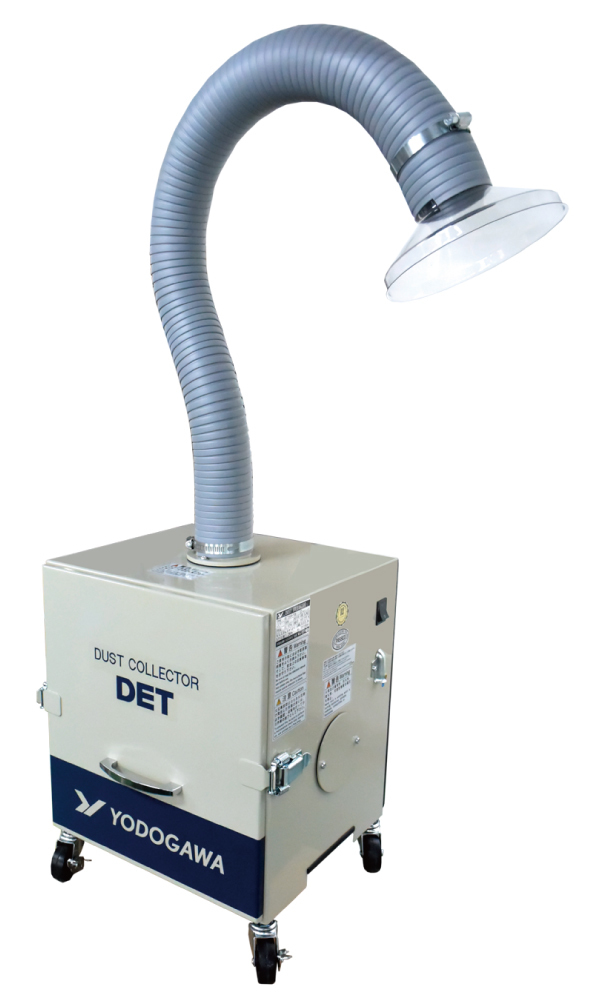

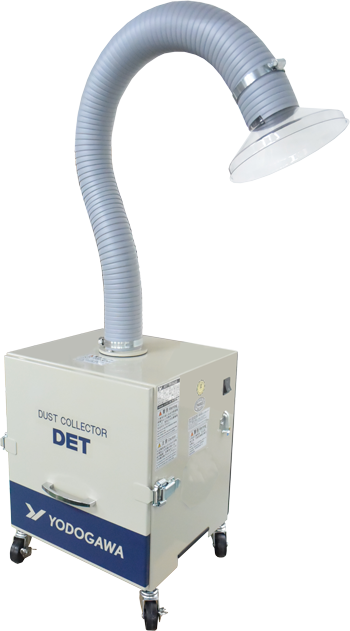

小型集塵機セット品(0.2kW)
DET-TOSシリーズ

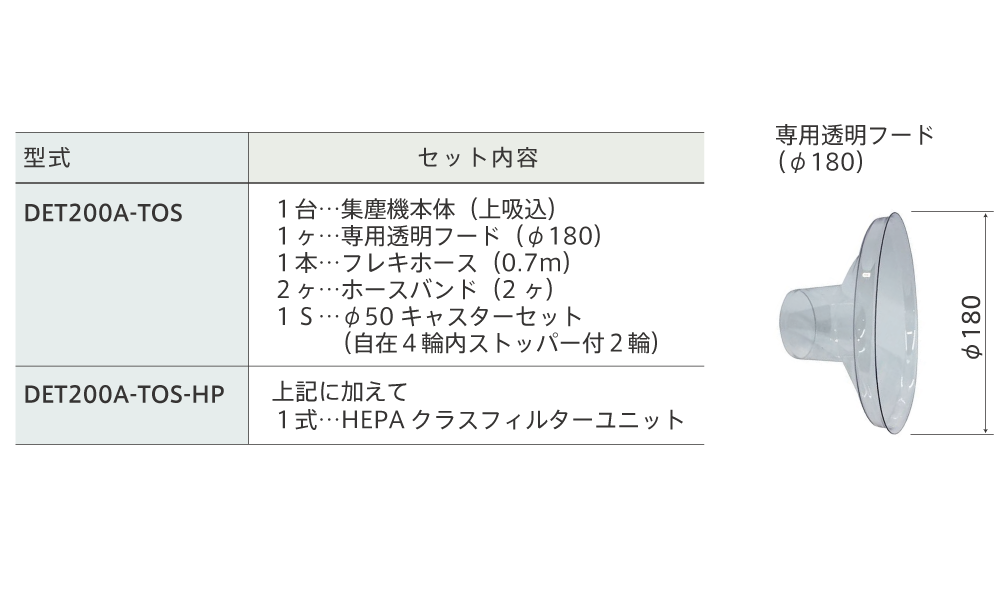

セット内容
下記をセットしてお届けするので直ぐにお使いいただけます。
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
吸引禁止事項
火のついたもの、火花を含むもの、引火性・発熱性・揮発性・可燃性・非常性のもの、湿ったもの、油・オイルミスト、アルミニウムやマグネシウム、チタン、エポキシ樹脂などの爆発性粉じんは吸引禁止です。
吸気流体温度
取り扱い吸気流体の温度は50℃以下で運転してください。50℃をこえる場合は使用できません。
