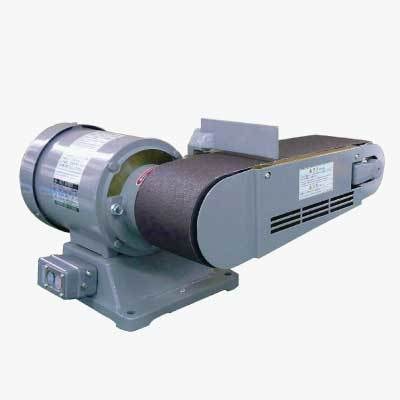

ベルトグラインダー
YS シリーズ
用途に合わせた２タイプ
【高速】タイプ
・硬質材(金属・非鉄金属等)向け
・作業性重視
【低速】タイプ
・軟質材（木材・樹脂等）向け
・仕上がり重視

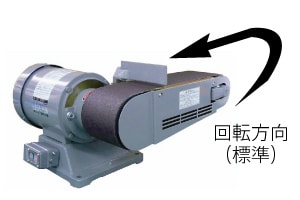

ヨコ型（標準）
タテ型（お客様で変更可）
高耐久＆高い作業性
国内安全規格を厳守した設計
60年以上の実績を支える徹底した品質管理
保護カバー標準装備
プーリー部の巻込事故対策として駆動部分を保護
各種特注対応
パイロットランプ付、スイッチ逆側取付、逆回転仕様（ツール受け使用不可）など
| 型式 | 【高速型】 | 【低速型】 | ||||
| YS-1N | YS-2N | YS-3N | YS-10N | YS-20N | YS-30N | |
| 出力(kW) | 0.4 | 0.4 | 0.75 | 0.4 | 0.4 | 0.75 |
| 電源電圧(V) | 1Φ100 | 3Φ200 | 3Φ200 | 1Φ100 | 3Φ200 | 3Φ200 |
| 定格電流値(A) [50/60Hz] |
7.0/6.5 | 2.0/1.9 | 3.6/3.5 | 7.0/6.3 | 2.2/2.1 | 3.9/3.6 |
| ベルト速度(m/sec) [50/60Hz] |
17.2/20.7 | 8.6/10.3 | ||||
| ベルト寸法(mm) [幅×周長] |
100×915 (その他サイズはご使用になれません) |
|||||
| 標準付属ベルト番手 | #80 (その他番手もご用意可) | |||||
| 質量(kg) | 28.1 | 25.1 | 30.8 | 30.6 | 29.2 | 31.2 |
| 図面ダウンロード | ||||||
※電源コード…【単相】2芯×2mプラグ付【三相】3芯×0.2m先端圧着端子

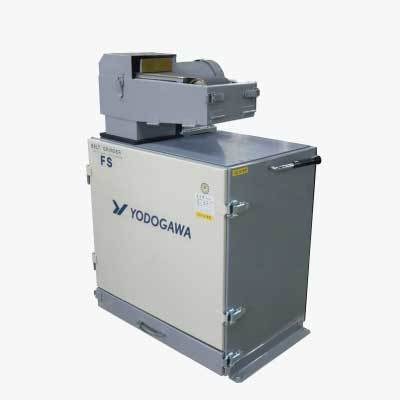

集塵装置付き
ベルトグラインダー
FS シリーズ
粉じん障害防止規則への対応
作業開口部制御風速５m以上（新品時）
申請に必要な摘要書を全機種でご用意
用途に合わせた２タイプ
【高速】タイプ
・硬質材(金属・非鉄金属等)向け
・作業性重視
【低速】タイプ
・軟質材（木材・樹脂等）向け
・仕上がり重視
ベルト交換が容易
集じんカバーは作業性・メンテ性を考慮し、ワンタッチで開閉可能
タテ型もご用意(受注生産)
YSと異なり、集じんカバーの構造上、タテヨコ兼用ではございません。
※型式末尾に"Ｈ"表記
簡単操作＆簡単メンテナンス
設置はアンカー固定のみ
操作やダスト処理は機体前面に集約
各種特注対応
水受け、船金具やパイロットランプなどの取付可
更なる安全対策
回転表示灯、キースイッチ、パドロックカバーなども対応可能（要お打ち合わせ）
| 型式 | 【高速型】 | 【低速型】 | |||||
| FS-1N | FS-2N | FS-3N | FS-10N | FS-20N | FS-30N | ||
| 電源電圧(V) | 1Φ100 | 3Φ200 | 3Φ200 | 1Φ100 | 3Φ200 | 3Φ200 | |
| 定格電流値(A) [50/60Hz] |
14.0/13.0 | 4.0/3.8 | 5.6/5.4 | 14.0/12.8 | 4.2/4.0 | 5.9/5.5 | |
| グラインダ部 | ベルト寸法(mm) [幅×周長] |
100×915 （その他サイズはご使用になれません） |
|||||
| ベルト速度(m/s) [50Hz/60Hz] |
17.2/20.7 | 8.6/10.3 | |||||
| 標準付属ベルト番手 | #80（その他番手もご用意可） | ||||||
| 出力(kW) | 0.4 | 0.75 | 0.4 | 0.75 | |||
| 集塵機部 | 出力(kW) | 0.4 | |||||
| 開口部制御風速(m/s) | 5m/s以上 | ||||||
| 質量(kg) | 93 | 90 | 97 | 94 | 92 | 97 | |
| 図面ダウンロード(ヨコ型・標準) | |||||||
| 図面ダウンロード(タテ型・受注生産) | |||||||
全機種ご注文時に周波数をご指定下さい。50/60Hz専用機となります。
※電源コード…【単相】2芯×2mプラグ付【三相】4芯×0.2m先端圧着端子
