溶接時に発生するヒューム専用の集塵機です。
スパッタやヒュームへの対策を施し、安全に作業環境をクリーンに保ちます。改正特化則への対策にも有効で、作業者周辺のヒューム濃度を確実に軽減します。
主な工程
- 溶接時に飛散するヒューム及びスパッタの吸引
- 作業者周辺のヒューム濃度の低減
- 特化測対応の局所排気装置として
オプション対応
その他特注各種承ります。お問い合わせください。

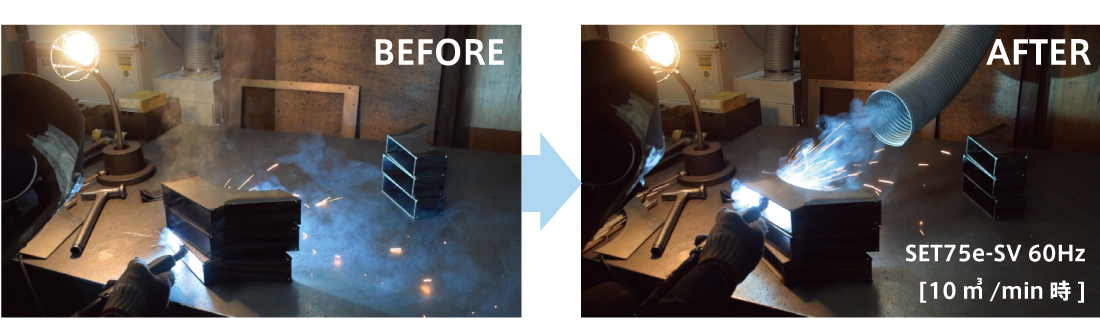

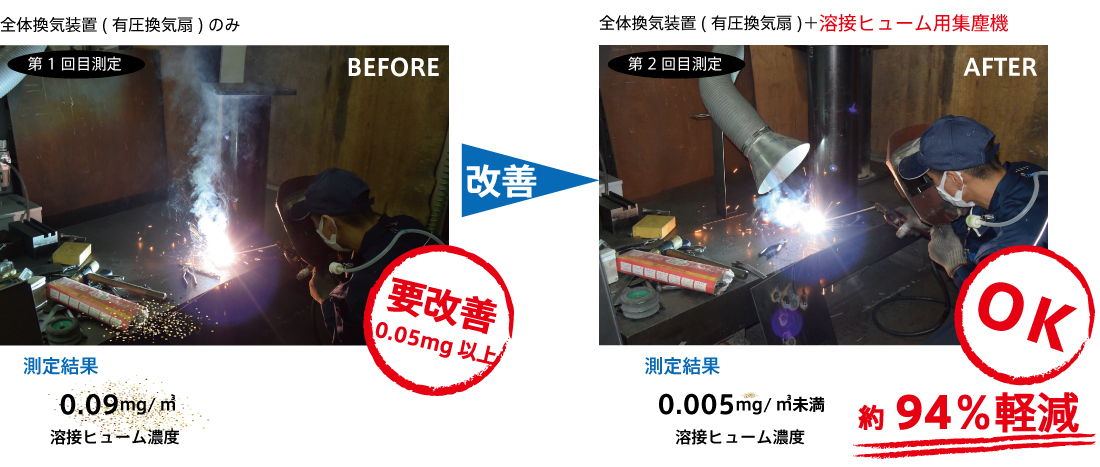

作業者周辺のヒューム濃度を確実に軽減
特化則で定められている「作業者周辺の溶接ヒューム濃度軽減」に最適です。
既存の換気装置等では足りない部分を補い、確実に軽減します。

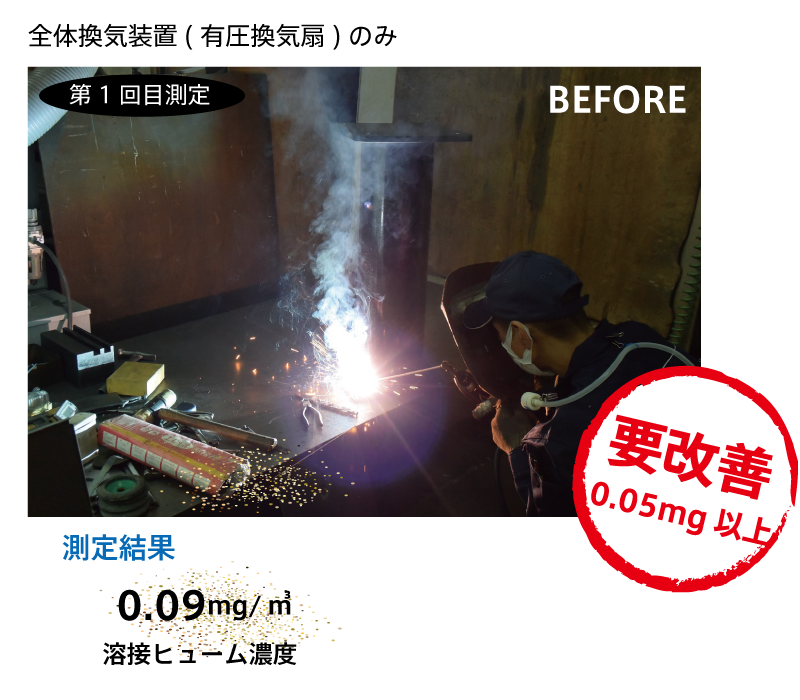

| ※測定に関して | |
| 件名： | 自社板金工程溶接作業場における溶接ヒューム測定 |
| 試料： | 分粒装置を用いた個人サンプラーでろ過捕集したろ紙 |
| 測定項目： | 溶接ヒューム（マンガン及びその化合物（レスピラブル粒子）） |
| 測定方法： | 原子吸光光度法、溶接作業者呼吸域で測定 |

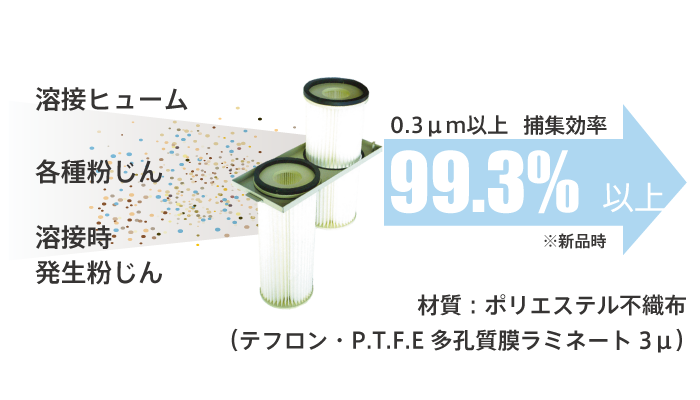

高いヒューム捕集能力
ろ過面積が非常に広い、ヒューム専用円筒フィルターを搭載。
各除塵機能との相乗効果で長寿命化を実現します。
各除塵機能との相乗効果で長寿命化を実現します。
作業者周辺のヒューム濃度を確実に軽減
特化則で定められている「作業者周辺の溶接ヒューム濃度軽減」に最適です。
既存の換気装置等では足りない部分を補い、確実に軽減します。
| ※測定に関して | |
| 件名： | 自社板金工程溶接作業場における溶接ヒューム測定 |
| 試料： | 分粒装置を用いた個人サンプラーでろ過捕集したろ紙 |
| 測定項目： | 溶接ヒューム（マンガン及びその化合物（レスピラブル粒子）） |
| 測定方法： | 原子吸光光度法、溶接作業者呼吸域で測定 |
高いヒューム捕集能力
ろ過面積が非常に広い、ヒューム専用円筒フィルターを搭載。
各除塵機能との相乗効果で長寿命化を実現します。
各除塵機能との相乗効果で長寿命化を実現します。

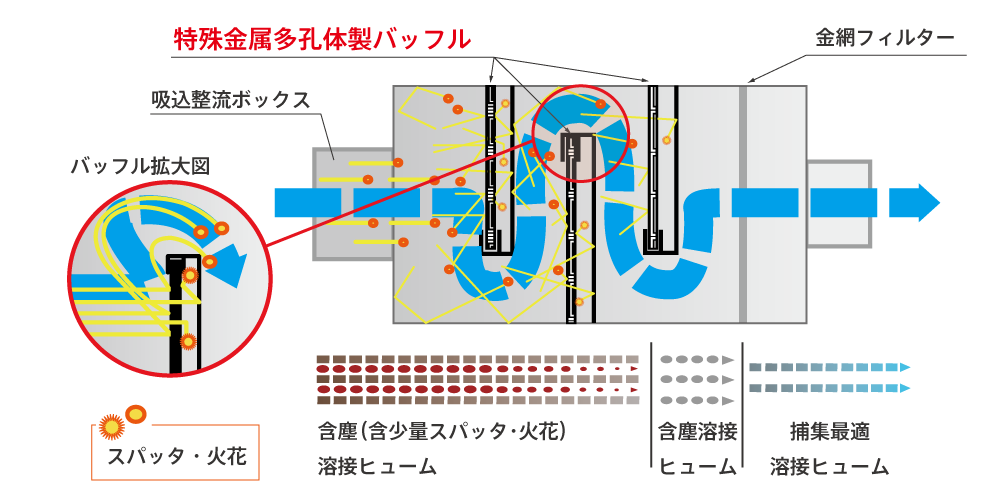

独自の溶接ヒューム捕集方式で安全

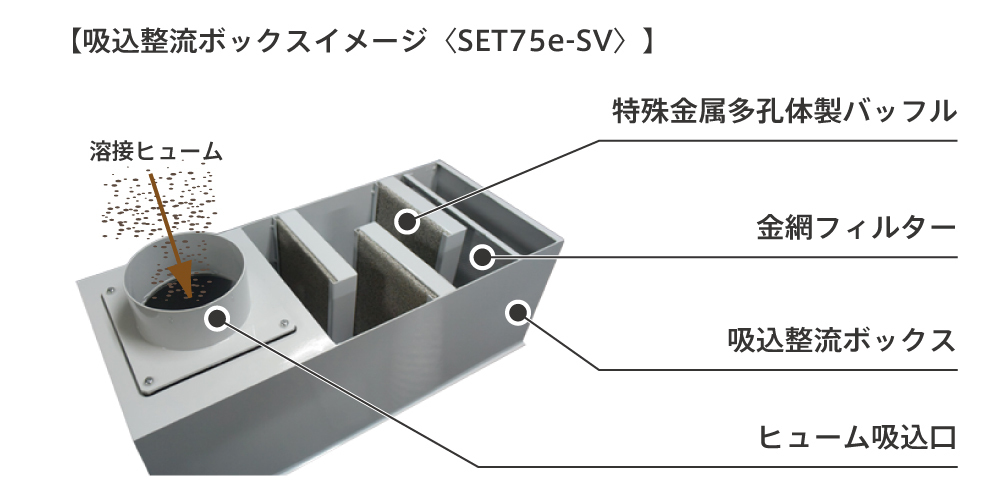

独自の金属フィルターを多段に設置した整流BOXを設置
※全機種標準装備
スパッタや火花の本体への流入防止に効果
※完全抑制を保証するものではございません。

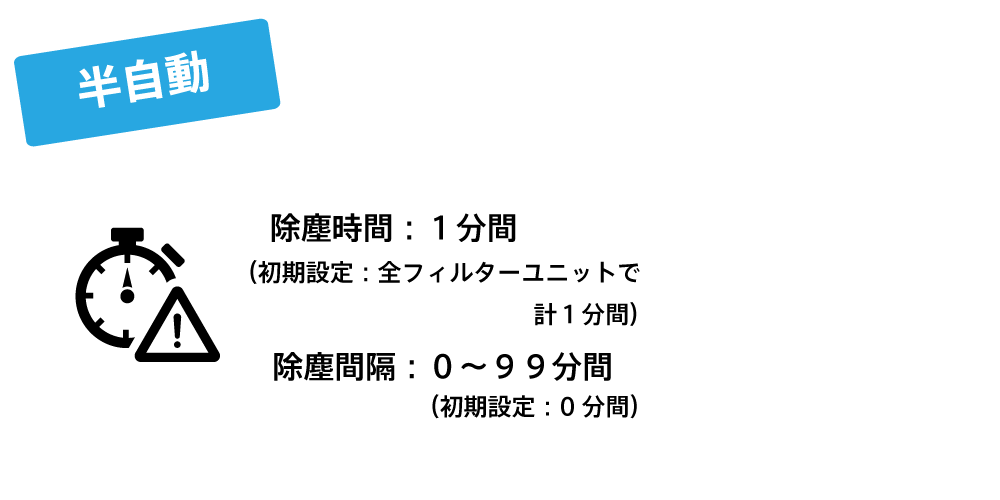

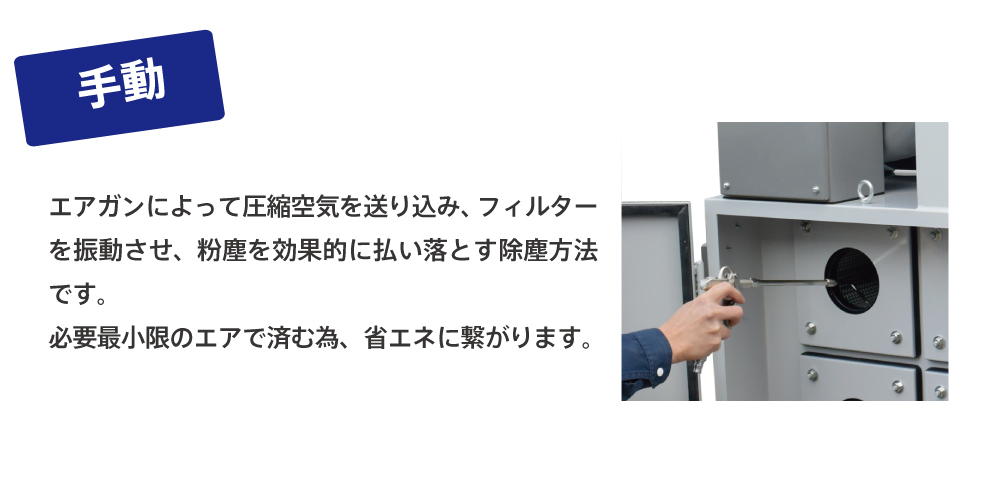

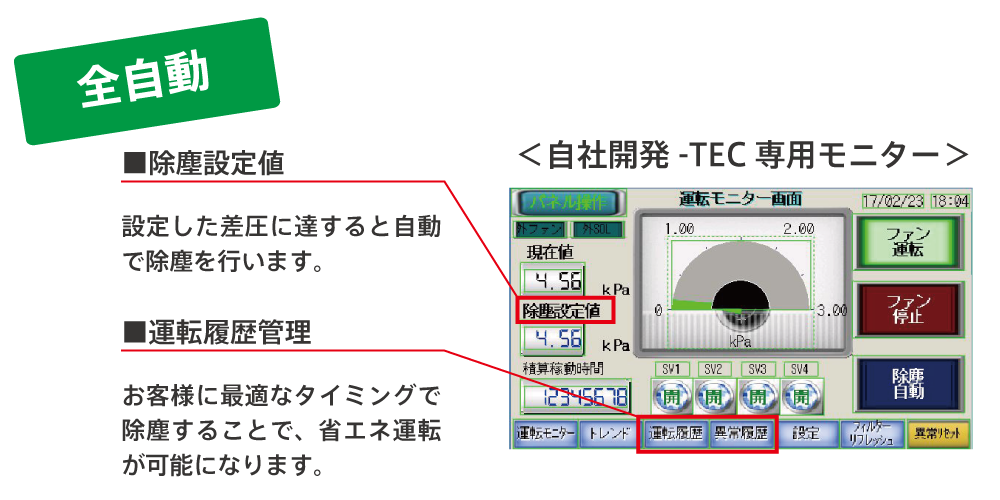

選べるフィルター除塵方法
全自動、半自動、手動の３つの除塵方式からお選びいただけます。
オプション：自在アーム
据置型、可搬型、それぞれに自在アームをご用意。

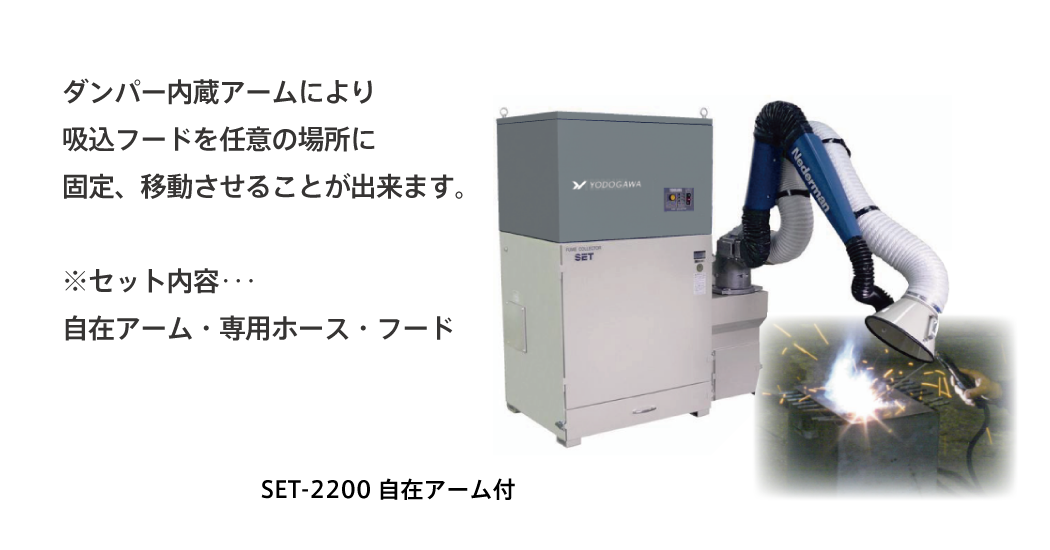

SETシリーズ（据置型）用自在アーム
※工場出荷時オプションとなります。

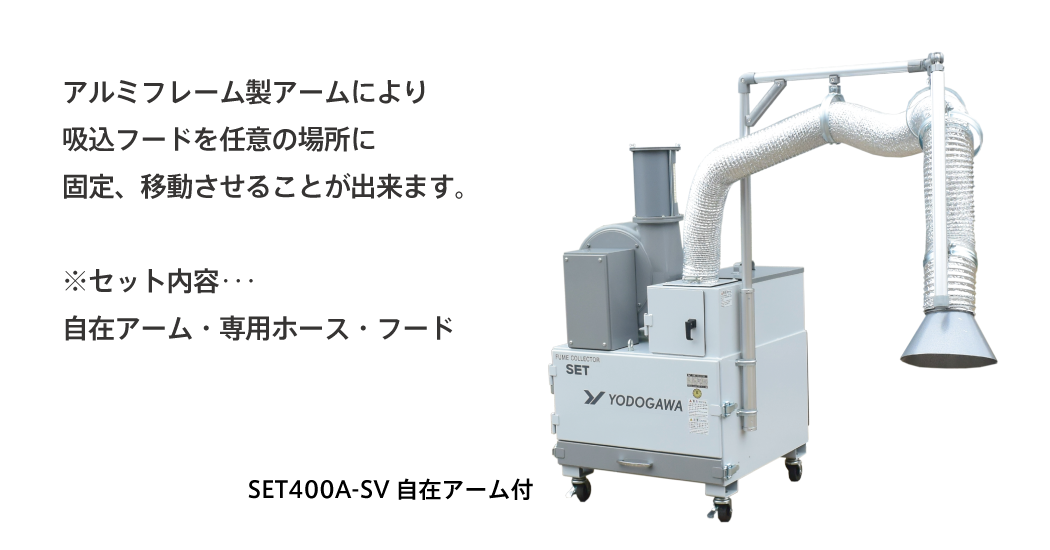

SET-SVシリーズ（可搬型）用自在アーム
※後付け可能オプションとなります。

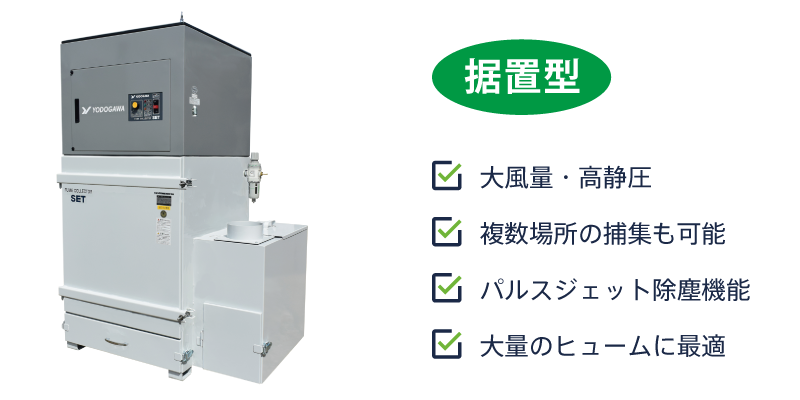

溶接ヒューム用集塵機（据置型）
SETシリーズ(タイマー式パルスジェット除塵)
| 型式 (タイマー式パルスジェット除塵) |
SET1500 | SET150P | SET2200 | SET220P |
| 出力(kW) | 1.5(IE1) | 1.5(IE3) | 2.2(IE1) | 2.2(IE3) |
| 電源電圧(V) | 3Φ200 | 3Φ200 | ||
| 定格電流値(A) [50/60Hz] |
5.8/5.8 | 8.6/8.4 | ||
| 最大風量(㎥/min) [50/60Hz] |
20/22 | 28/32 | ||
| 最高静圧(kPa) [50/60Hz] |
2.35/2.75 | 2.75/3.24 | ||
| 騒音(dB) [50/60Hz] |
67/67 | 69/69 | ||
| 吸込口径(mm) | Φ150 | Φ175 | ||
| 引出容量(ℓ)(集塵機部+整流BOX部) | 25+2 | 36+3 | ||
| ろ過面積(㎡) | 9.0 | 13.5 | ||
| 質量(kg) | 190 | 226 | ||
| 使用フィルター数 | 4本 | 6本 | ||
| 図面(標準) ダウンロード |
||||
| 性能曲線 ダウンロード |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
※50Hz/60Hz各専用機です。
ご注文の際は周波数をご指定下さい。
ご注文の際は周波数をご指定下さい。
SETシリーズ(微差圧センサー式パルスジェット除塵)
| 型式 (微差圧センサー式パルスジェット除塵) |
SET1500-TEC | SET150P-TEC | SET2200-TEC | SET220P-TEC |
| 出力(kW) | 1.5(IE1) | 1.5(IE3) | 2.2(IE1) | 2.2(IE3) |
| 電源電圧(V) | 3Φ200 | 3Φ200 | ||
| 定格電流値(A) [50/60Hz] |
5.8/5.8 | 8.6/8.4 | ||
| 最大風量(㎥/min) [50/60Hz] |
20/22 | 28/32 | ||
| 最高静圧(kPa) [50/60Hz] |
2.35/2.75 | 2.75/3.24 | ||
| 騒音(dB) [50/60Hz] |
67/67 | 69/69 | ||
| 吸込口径(mm) | Φ150 | Φ175 | ||
| 引出容量(ℓ)(集塵機部+整流BOX部) | 25+2 | 36+3 | ||
| ろ過面積(㎡) | 9.0 | 13.5 | ||
| 質量(kg) | 190 | 226 | ||
| 使用フィルター数 | 4本 | 6本 | ||
| 図面(標準) ダウンロード |
||||
| 性能曲線 ダウンロード |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
※50Hz/60Hz各専用機です。
ご注文の際は周波数をご指定下さい。
ご注文の際は周波数をご指定下さい。

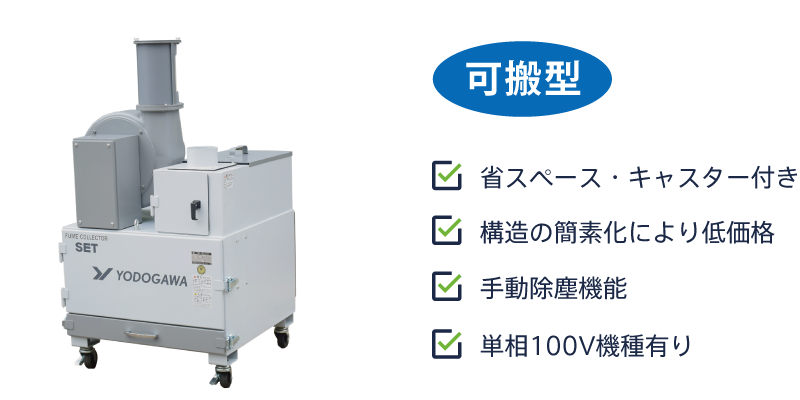

溶接ヒューム用集塵機（可搬型）
SET-SVシリーズ
| 型式 | SET400A-SV | SET400B-SV | SET75e-SV | SET75P-SV |
| 出力(kW) | 0.4 | 0.75(IE1) | 0.75(IE3) | |
| 電源電圧(V) | 1Φ100 | 3Φ200 | 3Φ200 | |
| 定格電流値(A) [50/60Hz] |
3.5/3.9 | 1.3/1.3 | 2.1/2.5 | |
| 最大風量(㎥/min) [50/60Hz] |
5.2/6.3 | 9/10 | ||
| 最高静圧(kPa) [50/60Hz] |
1.18/1.67 | 1.42/2.06 | ||
| 騒音(dB) [50/60Hz] |
70/72 | 77/78 | ||
| 吸込口径(mm) | Φ100 | Φ125 | ||
| 引出容量(ℓ) | 12 | 13 | ||
| ろ過面積(㎡) | 2.25 | 3.5 | ||
| 質量(kg) | 80 | 111 | ||
| 使用フィルター数 | 2本 | 4本 | ||
| 図面(標準) ダウンロード |
||||
| 性能曲線 ダウンロード |
||||
※SVシリーズは50Hz/60Hz兼用です。
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
吸引禁止事項
火のついたもの、火花を含むもの、引火性・発熱性・揮発性・可燃性・非常性のもの、湿ったもの、油・オイルミスト、アルミニウムやマグネシウム、チタン、エポキシ樹脂などの爆発性粉じんは吸引禁止です。
吸気流体温度
取り扱い吸気流体の温度は50℃以下で運転してください。50℃をこえる場合は使用できません。
