主な工程
- 下記作業時に飛散する粉じんの捕集
- 袋詰め作業
- 投入
- 混合
- 研磨、研削
- 切断
- バリ取り、磨き
- バフ研磨
- 他、一般的な粉じんが発生する様々な作業
オプション対応
その他特注各種承ります。お問い合わせください。

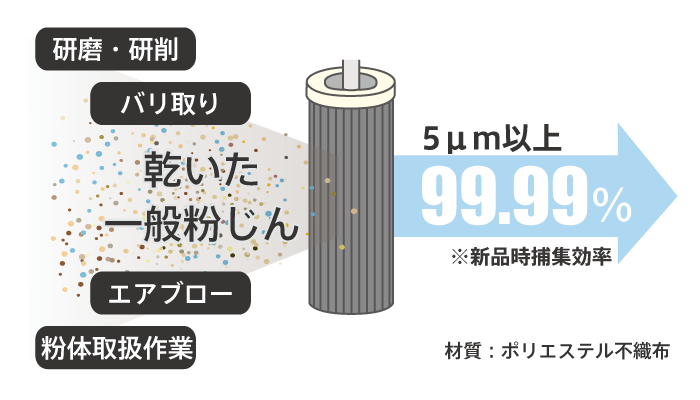

高性能メインフィルター
標準で5μm以上を99.99％捕集可能なフィルターを搭載。
ろ過面積が非常に広く目詰まりしにくい為、交換周期も長く、パルスジェット除塵に適したフィルターで、省エネに直結。

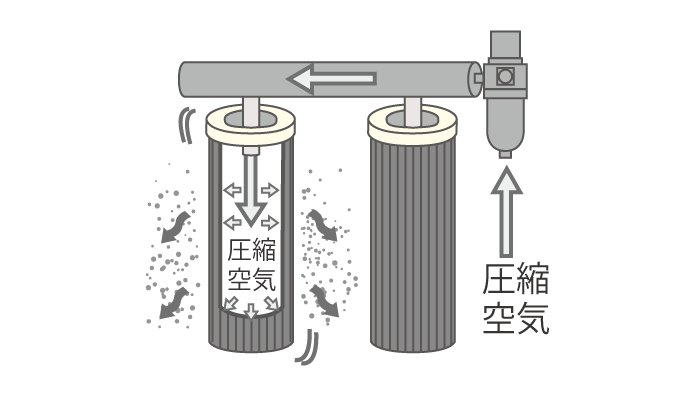

パルスジェット除塵とは
コンプレッサエアを送り込むことでフィルターを振動させ、粉じんを効果的に払い落とす除塵方法。
目詰まりを防ぎ、長時間の能力維持とフィルター延命に効果的。
２４時間連続運転可能
集じん機専用に設計されたモータを搭載、メンテナンス時間以外の長時間の連続運転が可能な設計。
吸込口の位置変更が可能
吸込口の左右の位置変更は標準で可能
（標準は正面左）

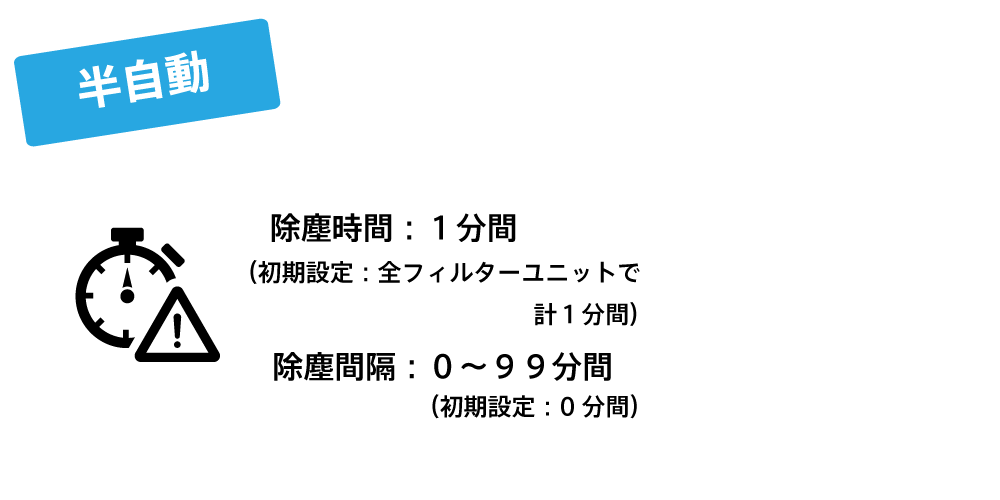

選べるパルスジェット除塵の方法
全自動もしくは半自動の２つの除塵方式からお選びいただけます。

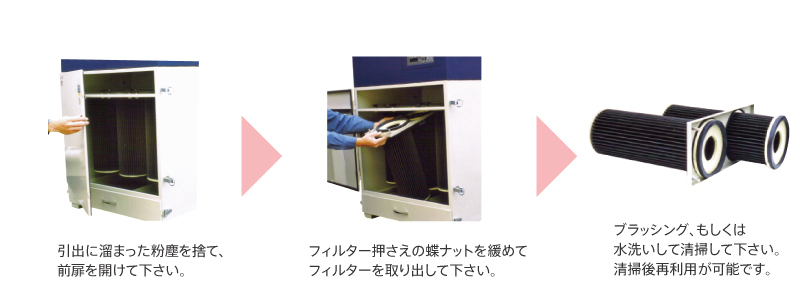

工具レスで簡単メンテナンス
日々のメンテナンスに工具は不要。フィルターは清掃後再利用が可能で経済的。
※メインフィルターは定期的に清掃して頂き、ひどい目詰まりや破損が発生しない限り交換の必要はありません。清掃後も性能が回復しない、あるいは清掃後すぐに性能低下が発生する場合は、新しいフィルターに交換してください。

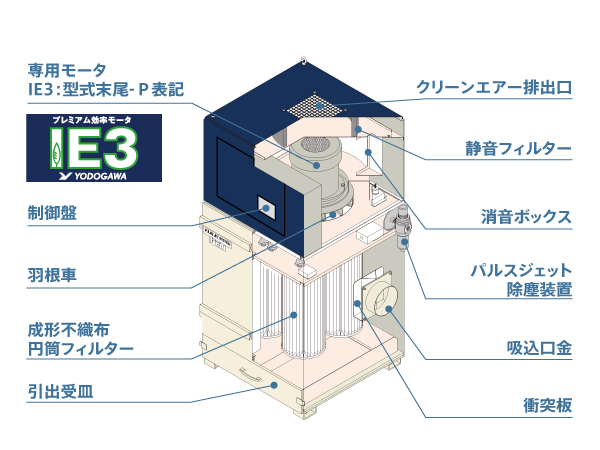

構造図

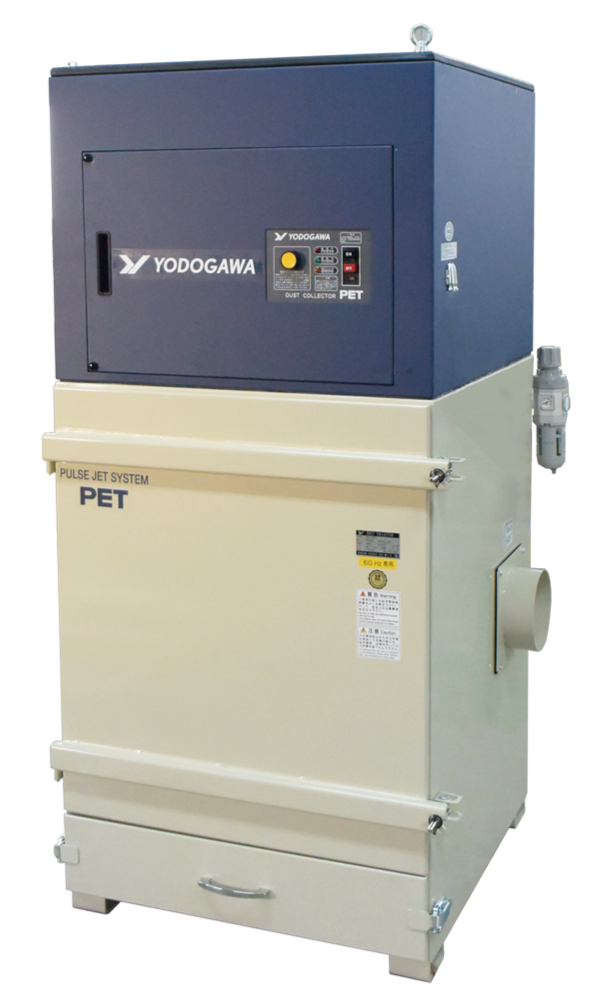

タイマー式パルスジェット除塵式集塵機
PETシリーズ
| 型式 | PET1500 | PET150P | PET2200 | PET220P | PET370P |
| 出力(kW) | 1.5(IE1) | 1.5(IE3) | 2.2(IE1) | 2.2(IE3) | 3.7(IE3) |
| 電源電圧(V) | 3Φ200 | 3Φ200 | 3Φ200 | ||
| 定格電流値(A) [50/60Hz] |
5.8/5.8 | 8.6/8.4 | 13.6/13.2 | ||
| 最大風量(㎥/min) [50/60Hz] |
24/28 | 34/40 | 45/50 | ||
| 最高静圧(kPa) [50/60Hz] |
2.35/2.75 | 2.75/3.24 | 2.94/3.43 | ||
| 騒音(dB) [50/60Hz] |
69/69 | 71/71 | 73/73 | ||
| 吸込口径(mm) | Φ150 | Φ175 | Φ200 | ||
| 引出容量(ℓ) | 25 | 36 | 26×2 | ||
| ろ過面積(㎡) | 9.0 | 13.5 | 18 | ||
| 質量(kg) | 168 | 201 | 267 | ||
| 使用フィルター数 | 4本 | 6本 | 8本 | ||
| 図面(標準) ダウンロード |
|||||
| 性能曲線 ダウンロード |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
※50Hz/60Hz各専用機です。
ご注文の際は周波数をご指定下さい。
ご注文の際は周波数をご指定下さい。
微差圧感知式パルスジェット除塵式集塵機
PET-TECシリーズ
| 型式 | PET1500-TEC | PET150P-TEC | PET2200-TEC | PET220P-TEC | PET370P-TEC |
| 出力(kW) | 1.5(IE1) | 1.5(IE3) | 2.2(IE1) | 2.2(IE3) | 3.7(IE3) |
| 電源電圧(V) | 3Φ200 | 3Φ200 | 3Φ200 | ||
| 定格電流値(A) [50/60Hz] |
5.8/5.8 | 8.6/8.4 | 13.6/13.2 | ||
| 最大風量(㎥/min) [50/60Hz] |
24/28 | 34/40 | 45/50 | ||
| 最高静圧(kPa) [50/60Hz] |
2.35/2.75 | 2.75/3.24 | 2.94/3.43 | ||
| 騒音(dB) [50/60Hz] |
69/69 | 71/71 | 73/73 | ||
| 吸込口径(mm) | Φ150 | Φ175 | Φ200 | ||
| 引出容量(ℓ) | 25 | 36 | 26×2 | ||
| ろ過面積(㎡) | 9.0 | 13.5 | 18 | ||
| 質量(kg) | 174 | 207 | 273 | ||
| 使用フィルター数 | 4本 | 6本 | 8本 | ||
| 図面(標準) ダウンロード |
|||||
| 性能曲線 ダウンロード |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
※50Hz/60Hz各専用機です。
ご注文の際は周波数をご指定下さい。
ご注文の際は周波数をご指定下さい。
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
吸引禁止事項
火のついたもの、火花を含むもの、引火性・発熱性・揮発性・可燃性・非常性のもの、湿ったもの、油・オイルミスト、アルミニウムやマグネシウム、チタン、エポキシ樹脂などの爆発性粉じんは吸引禁止です。
吸気流体温度
取り扱い吸気流体の温度は50℃以下で運転してください。50℃をこえる場合は使用できません。
