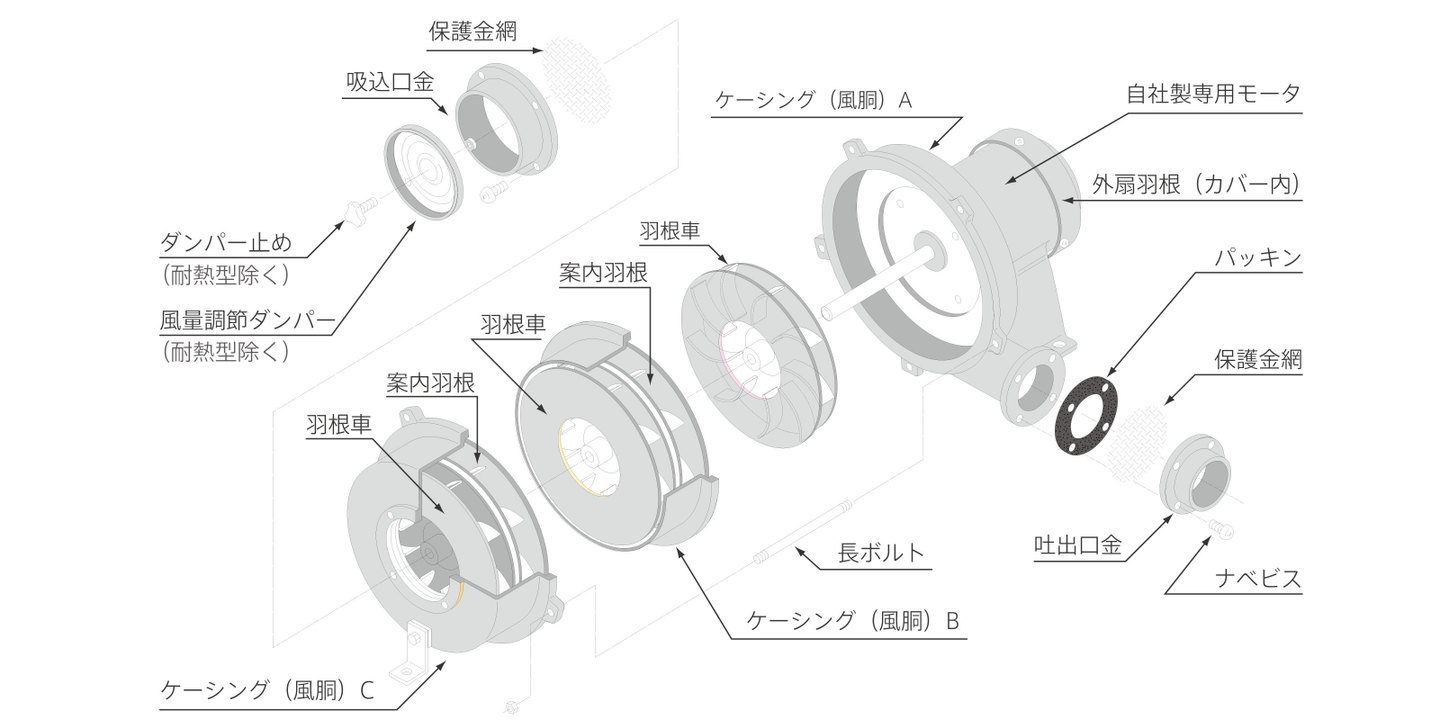

多段ターボ型電動送風機はターボ羽根を複数枚搭載し、高静圧を実現した送風機です。
圧力損失の大きい用途（吸着等）や水切り等の対象物に高圧空気を当てる用途などに最適な送風機です。
吸気温度が50℃を超える場合は耐熱型をご使用ください（型式先頭に“Ｔ”表記）耐熱型に関して
主な用途
一般的な送風／印刷機 ／ 乾燥機（炉） ／ クリーニング機械 ／ 製パン・製菓機械 ／ 製茶機械 ／ 集じん機 ／ 恒温庫 ／ 包装・梱包機械 ／ 熱風発生機 ／ 焼却炉 ／ その他
上記以外にも、さまざまな用途にお使い頂いております。是非お気軽にお問い合わせください。

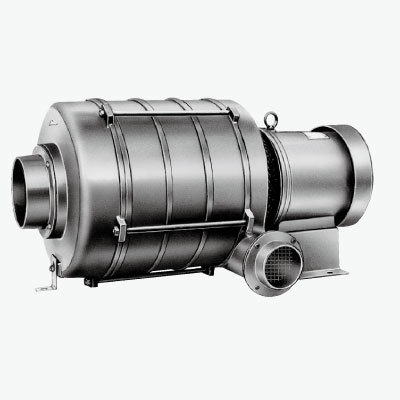

多段ターボ型 HBシリーズ
| 標準型 | ダウンロード | 仕様表 | |||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
||||
| HB2 | - | - | 0.4 | 3Φ200 | 75 | 8.5 | 1.96 | 9.9 | 2.75 | ||
| HB3 | - | - | 0.4 | 3Φ200 | 75 | 9.0 | 2.75 | 6.0 〈10.0〉 |
3.92 | ||
| HB5e | - | - | 0.75 | 3Φ200 | 75 | 8.8 | 4.61 | 4.5 〈11.0〉 |
6.67 | ||
| HB5P | - | - | 0.75 (IE3) |
3Φ200 | 75 | 8.8 | 4.61 | 4.5 〈11.0〉 |
6.67 | ||
| HB7 | - | - | 1.5 | 3Φ200 | 75 | 9.5 | 6.67 | 6.5 〈11.0〉 |
9.81 | ||
| HB7P | - | - | 1.5 (IE3) |
3Φ200 | 75 | 9.5 | 6.67 | 6.5 〈11.0〉 |
9.81 | ||
| 耐熱型 | ダウンロード | 仕様表 | ||||||||||
| 型式 | 外形図 | 性能 曲線図 |
出力 （kW） |
電圧 （V） |
吐出口 外径 （mm） |
周波数 50Hz |
周波数 60Hz |
最高 吸気 温度 (℃) |
||||
| 右 吐出 |
左 吐出 (Ｌ) |
右 吐出 |
左 吐出 (Ｌ) |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
最大 風量 （㎥/min） |
最高 静圧 （kPa） |
|||||
| THB2 | - | - | 0.4 | 3Φ200 | 75 | 8.5 | 1.96 | 9.9 | 2.75 | 200 | ||
| THB3 | - | - | 0.4 | 3Φ200 | 75 | 9.0 | 2.75 | 6.0 〈10.0〉 |
3.92 | 200 | ||
| THB5e | - | - | 0.75 | 3Φ200 | 75 | 8.8 | 4.61 | 4.5 〈11.0〉 |
6.67 | 120 | ||
| THB5P | - | - | 0.75 (IE3) |
3Φ200 | 75 | 8.8 | 4.61 | 4.5 〈11.0〉 |
6.67 | 120 | ||
※最大風量の〈 〉は定格以上の最大風量表示です。
※Ｐ表記有はプレミアム効率（IE3）モータ搭載機種
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
電動送風機の取り付け
吸込口が横向きで運転できるよう取り付けてください。吸込口が上向きや斜め上向きとなる取り付けは、できるだけ避けてください。
吸気ガス温度
取り扱い吸気ガスの温度は50℃以下で運転してください。50℃をこえる場合は、耐熱タイプをご採用ください。
