VDシリーズ専用オプション
フード内LED照明器
フード内を明るく照らし、手元やワークの視認性をより高めることが出来ます。
※本体とは別電源となり、単相100V仕様となります。
フード開口部カバー
フード内から外部への粉塵飛散をより抑えることが可能です。
※安全上の観点から緊急時はすぐに外れる構造です。
フード高さ＆形状変更
お客様の作業内容やワークのサイズに合わせて、フード高さや形状を変更することも可能です。
製品として能力維持の観点から、集塵機のサイズおよび、テーブルの横幅は変更出来ません。
※安全にご使用頂ける範囲内での特注となる為、お断りする場合もございます。ご容赦ください。

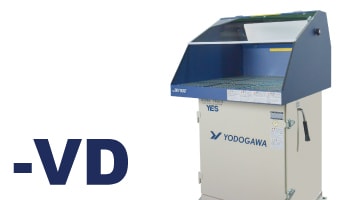

YES-VDシリーズ
| 型式 | 標準タイプ | スリムタイプ | ||||||
| YES100VDA | YES200VDA | YES400VDA | YES400VDB | YES75eVD | YES75PVD | YES40VDA | YES40VDB | |
| 出力(kW) | 0.05 | 0.2 | 0.4 | 0.75(IE2) | 0.75(IE3) | 0.4 | ||
| 電源電圧(V) | 1Φ100 | 1Φ100 | 1Φ100 | 3Φ200 | 3Φ200 | 1Φ100 | 3Φ200 | |
| 定格電流値(A) [50/60Hz] |
1.0/0.9 | 3.0/3.1 | 5.0/6.5 | 1.6/2.0 | 3.6/3.5 | 3.6/3.5 | 4.4/4.9 | 0.7/1.05 |
| 最大風量(㎥/min) [50/60Hz] |
1.6/2.0 | 3.4/4.1 | 10.0/12.0 | 16.0/16.0 | 7.3/8.5 | |||
| 最高静圧(kPa) [50/60Hz] |
0.35/0.50 | 0.91/1.28 | 1.13/1.62 | 1.81/1.96 | 1.05/1.48 | |||
| 騒音(dB) [50/60Hz] |
56/58 | 63/66 | 64/66 | 69/69 | 63.5/67 | |||
| フード面制御風速(m) [50/60Hz] |
0.6/0.7 | 1.0/1.2 | 1.1/1.3 | 1.3/1.3 | 1.1/1.3 | |||
| 排出口径(mm) (オプション) |
Φ75 | Φ100 | Φ100/125 | Φ125 | Φ100/125 | |||
| 質量(kg) | 17 | 35 | 112 | 136 | 92 | 90.5 | ||
| 引出容量(ℓ) | 0.5 | 1.2 | 7 | 10 | 5 | |||
| ろ過面積(㎡) | 0.72 | 2.2 | 2.2 | 2.5 | 1.4 | |||
| フィルター枚数(枚) | 1 | 1 | 2 | 2 | 2 | |||
| フィルター種類 | 丸形 カートリッジフィルター |
成形不織布 カートリッジフィルター |
||||||
| 図面（標準） ダウンロード |
||||||||
| 図面（HEPA付） ダウンロード |
||||||||
| 性能曲線 ダウンロード |
PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
||||||
VCDシリーズ専用オプション
エアシャワー機能
集塵機を通過し浄化された排気エアを再利用し、作業台面へ送り込みます。プッシュプル効果により集塵能力が向上します。
※シャワーノズルは伸縮・折曲が自由自在に行えます。
※型式末尾に-P表記
連結仕様
連結することで作業台面が広がり、長尺・大型ワークで使用可能になります。
画像例）0.75kWを3台連結・作業台面Ｗ2610×D702
※個別電源が標準となり、連結作業はお客様にて行って頂く仕様です。
フード高さ＆形状変更
お客様の作業内容やワークのサイズに合わせて、フード高さや形状を変更することも可能です。
製品として能力維持の観点から、集塵機のサイズおよび、テーブルの横幅は変更出来ません。
※安全にご使用頂ける範囲内での特注となる為、お断りする場合もございます。ご容赦ください。

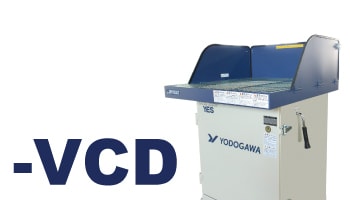

YES-VCDシリーズ
| 型式 | 標準タイプ | |||||
| YES100VCDA | YES200VCDA | YES400VCDA | YES400VCDB | YES75eVCD | YES75PVCD | |
| 出力(kW) | 0.05 | 0.2 | 0.4 | 0.75(IE2) | 0.75(IE3) | |
| 電源電圧(V) | 1Φ100 | 1Φ100 | 1Φ100 | 3Φ200 | 3Φ200 | |
| 定格電流値(A) [50/60Hz] |
1.0/0.9 | 3.0/3.1 | 5.0/6.5 | 1.6/2.0 | 3.6/3.5 | 3.6/3.5 |
| 最大風量(㎥/min) [50/60Hz] |
1.6/2.0 | 3.4/4.1 | 10.0/12.0 | 16.0/16.0 | ||
| 最高静圧(kPa) [50/60Hz] |
0.35/0.50 | 0.91/1.28 | 1.13/1.62 | 1.81/1.96 | ||
| 騒音(dB) [50/60Hz] |
56/58 | 63/66 | 64/66 | 69/69 | ||
| フード面制御風速(m) [50/60Hz] |
0.5/0.6 | 0.5/0.6 | 0.5/0.6 | 0.6/0.6 | ||
| 排出口径(mm) (オプション) |
Φ75 | Φ100 | Φ100/125 | Φ125 | ||
| 質量(kg) | 14 | 31 | 108 | 129 | ||
| 引出容量(ℓ) | 0.5 | 1.2 | 7 | 10 | ||
| ろ過面積(㎡) | 0.72 | 2.2 | 2.2 | 2.5 | ||
| フィルター枚数(枚) | 1 | 1 | 2 | 2 | ||
| フィルター種類 | 丸形 カートリッジフィルター |
成形不織布 カートリッジフィルター |
||||
| 図面（標準）ダウンロード | ||||||
| 図面（HEPA付）ダウンロード | ||||||
| 性能曲線ダウンロード | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
||||
エアシャワー機能付き(その他仕様表は上記参照)
| 型式 | エアシャワー機能付きタイプ | |||
| YES400VCDA-P | YES400VCDB-P | YES75eVCD-P | YES75PVCD-P | |
| エアシャワー風速(m/s) [50/60Hz] |
0.5/0.7 | 0.9/0.9 | ||
| 騒音(dB) [50/60Hz] |
65/67 | 70/70 | ||
| 質量(kg) | 113 | 134 | ||
| 図面（標準）ダウンロード | ||||
| 性能曲線ダウンロード | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
||

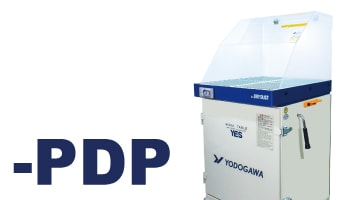

YES-PDPシリーズ
| 型式 | 標準タイプ | |||||
| YES100PDPA | YES200PDPA | YES400PDPA | YES400PDPB | YES75ePDP | YES75PDP | |
| 出力(kW) | 0.05 | 0.2 | 0.4 | 0.75(IE2) | 0.75(IE3) | |
| 電源電圧(V) | 1Φ100 | 1Φ100 | 1Φ100 | 3Φ200 | 3Φ200 | |
| 定格電流値(A) [50/60Hz] |
1.0/0.9 | 3.0/3.1 | 5.0/6.5 | 1.6/2.0 | 3.6/3.5 | 3.6/3.5 |
| 最大風量(㎥/min) [50/60Hz] |
1.6/2.0 | 3.4/4.1 | 10.0/12.0 | 16.0/16.0 | ||
| 最高静圧(kPa) [50/60Hz] |
0.35/0.50 | 0.91/1.28 | 1.13/1.62 | 1.81/1.96 | ||
| 騒音(dB) [50/60Hz] |
56/58 | 63/66 | 64/66 | 69/69 | ||
| フード面制御風速(m) [50/60Hz] |
0.8/1.0 | 1.2/1.5 | 1.3/1.6 | 1.6/1.6 | ||
| 排出口径(mm) (オプション) |
Φ75 | Φ100 | Φ100/125 | Φ125 | ||
| 質量(kg) | 17 | 30 | 102 | 127 | ||
| 引出容量(ℓ) | 0.5 | 1.2 | 7 | 10 | ||
| ろ過面積(㎡) | 0.72 | 2.2 | 2.2 | 2.5 | ||
| フィルター枚数(枚) | 1 | 1 | 2 | 2 | ||
| フィルター種類 | 丸形 カートリッジフィルター |
成形不織布 カートリッジフィルター |
||||
| 図面（標準）ダウンロード | ||||||
| 図面（HEPA付）ダウンロード | ||||||
| 性能曲線ダウンロード | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
||||
YES-PDPシリーズ
| 型式 | 標準タイプ | |||||
| YES100PDPA | YES200PDPA | YES400PDPA | YES400PDPB | YES75ePDP | YES75PDP | |
| 出力(kW) | 0.05 | 0.2 | 0.4 | 0.75(IE2) | 0.75(IE3) | |
| 電源電圧(V) | 1Φ100 | 1Φ100 | 1Φ100 | 3Φ200 | 3Φ200 | |
| 定格電流値(A) [50/60Hz] |
1.0/0.9 | 3.0/3.1 | 5.0/6.5 | 1.6/2.0 | 3.6/3.5 | 3.6/3.5 |
| 最大風量(㎥/min) [50/60Hz] |
1.6/2.0 | 3.4/4.1 | 10.0/12.0 | 16.0/16.0 | ||
| 最高静圧(kPa) [50/60Hz] |
0.35/0.50 | 0.91/1.28 | 1.13/1.62 | 1.81/1.96 | ||
| 騒音(dB) [50/60Hz] |
56/58 | 63/66 | 64/66 | 69/69 | ||
| フード面制御風速(m) [50/60Hz] |
0.8/1.0 | 1.2/1.5 | 1.3/1.6 | 1.6/1.6 | ||
| 排出口径(mm) (オプション) |
Φ75 | Φ100 | Φ100/125 | Φ125 | ||
| 質量(kg) | 17 | 30 | 102 | 127 | ||
| 引出容量(ℓ) | 0.5 | 1.2 | 7 | 10 | ||
| ろ過面積(㎡) | 0.72 | 2.2 | 2.2 | 2.5 | ||
| フィルター枚数(枚) | 1 | 1 | 2 | 2 | ||
| フィルター種類 | 丸形 カートリッジフィルター |
成形不織布 カートリッジフィルター |
||||
| 図面（標準）ダウンロード | ||||||
| 図面（HEPA付）ダウンロード | ||||||
| 性能曲線ダウンロード | PDF(50Hz) PDF(60Hz) |
PDF(50Hz) PDF(60Hz) |
||||

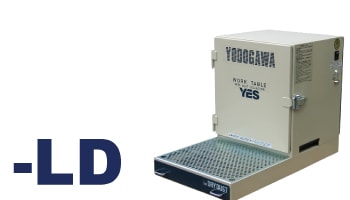

YES-LDシリーズ
| 型式 | 標準タイプ | |
| YES200LDA | YES300LDA | |
| 出力(kW) | 0.2 | 0.3 |
| 電源電圧(V) | 1Φ100 | 1Φ100 |
| 定格電流値(A) [50/60Hz] |
3.0/3.1 | 4.3/4.8 |
| 最大風量(㎥/min) [50/60Hz] |
3.4/4.1 | 5.6/6.6 |
| 最高静圧(kPa) [50/60Hz] |
0.91/1.28 | 1.08/1.57 |
| 騒音(dB) [50/60Hz] |
63/66 | 66/69 |
| フード面制御風速(m) [50/60Hz] |
0.6/0.7 | 0.7/0.8 |
| 排出口径(mm) (オプション) |
Φ100 | Φ100/125 |
| 質量(kg) | 28 | 44 |
| 引出容量(ℓ) | 2.7 | 4.0 |
| ろ過面積(㎡) | 2.2 | 4.1 |
| フィルター枚数(枚) | 1 | |
| フィルター種類 | 丸形 カートリッジフィルター |
|
| 図面（標準）ダウンロード | ||
| 図面（HEPA付）ダウンロード | ||
| 性能曲線ダウンロード | ||
据え付け場所
屋内で風雨や直射日光にさらされない所。屋外の場合は、必ず通風口のあるカバーを設けてください。
雰囲気・温度・湿度
腐食性ガスや可燃性・爆発性ガスを取り扱う場所では運転できません。
またなるべく風通しのよい、ホコリの少ない雰囲気でご使用ください。温度は、-10℃以上40℃以下。湿度は80％以下でご使用ください。
電動送風機の取り付け
吸込口が横向きで運転できるよう取り付けてください。吸込口が上向きや斜め上向きとなる取り付けは、できるだけ避けてください。
吸気ガス温度
取り扱い吸気ガスの温度は50℃以下で運転してください。50℃をこえる場合は、耐熱タイプをご採用ください。
